| Number of Pins: | 3+3PIN | Waterproof Rating: | IP67 |
|---|---|---|---|
| Current: | 15A | Temperature Range: | -40℃~+105℃ |
| Material: | Nylon | Type: | Male Female Plug Socket |
| ハイライト: | 防水 M25 コンネクタ 3+3ピン,IP67速錠プラグソケット,15 男性から女性への防水接続 |
||

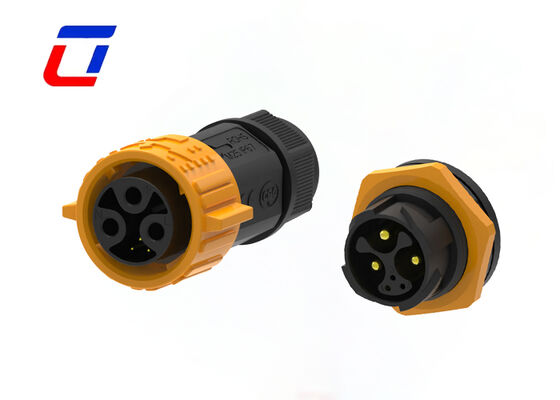

防水コネクタ M25 3+3 ピン IP67 15A オス メス クイックロック プラグソケット
主な特徴
6ピンのクイック詳細コネクタ オス メス
防水コネクタ M25 3+3 ピン IP67 15A オス メス クイックロック プラグソケットは、中低電力機器における「電力+信号」の同時伝送用に開発された特殊な接続デバイスです。
「3+3ピン機能パーティション + M25標準インターフェース + IP67保護」をコアな利点とし、スマートホーム制御モジュール、医療監視機器、小型新エネルギー蓄電設備、屋外セキュリティ監視システムなど、信号安定性と電源安全性の高い要件を持つ用途に正確に適合します。
M25円形構造設計を採用し、3ピン電源回路 + 3ピン信号回路の分離レイアウトを革新的に採用し、定格電圧250V、定格電流15Aを実現しています。オスコネクタとメスコネクタは、クイックロック構造を介して1秒でドッキングを実現し、従来のコネクタの「電力と信号の混合接続干渉」と「面倒なロック操作」の問題を解決し、特にスペースが限られており、正確な伝送要件がある機器に適しています。
| 製品タイプの特徴 | |
| コネクタシステム | ケーブルtoケーブル |
| シーラブル | はい |
| コネクタとコンタクトの終端 | ワイヤとケーブル |
| 円形コネクタタイプ | プラグ、レセプタクル |
| シェルタイプ | プラスチックシェル |
| 製品タイプ | コネクタキット |
| 構成の特徴 | |
| 位置数 | 3+3 |
| 信号位置数 | 3 |
| プリロードされたコンタクト | はい |
| 電気的特性 | |
| 動作電圧 (VAC) | 最大600V |
| 動作電圧 (VDC) | 最大600V |
| 本体の特徴 | |
| シェル材質 | PA66 |
| 円形コネクタ絶縁材タイプ | 低発火性熱可塑性樹脂 |
| 気密性 | はい |
| エントリスタイル | 側面 |
| 環境保護タイプ | エラストマーシール、気密シール |
| Oリング材質 | エラストマーシール、気密シール |
| 環境保護 | はい |
| コンタクトの特徴 | |
| コンタクト定格電流（最大） (A) . | 最大15A |
| 円形コネクタコンタクトタイプ | ピンソケット |
| 機械的アタッチメント | |
| コネクタ取り付けタイプ | ケーブルマウント（フリーハンギング） |
| 嵌合アライメントタイプ | キー付き |
| 嵌合保持 | あり |
| 寸法 | |
| ワイヤサイズ (AWG) | 20AWG、18AWG、16AWG、14AWG、 |
| 使用条件 | |
| 動作温度範囲 （℃） | -40～105℃ |
| IP防水レベル | IP67 |
| IP防塵レベル | 6 |
| 業界標準 | |
| UL難燃性定格 | UL 94V-0 |
アプリケーション業界
生産寸法
その他の技術詳細
FAQ
Q1：定格電圧とは？
A1：定格電圧は動作電圧とも呼ばれ、主にコネクタの絶縁材、コンタクト間の間隔のサイズに依存します。定格電圧未満のコンポーネントまたはデバイスは、その機能を完了できない場合があります。
Q2：定格電流とは？
A2：定格電流は、動作電流とも呼ばれます。定格電圧の場合、定格電流以下では、一般的に航空プラグは正常に動作します。航空設計プロセスでは、コネクタの熱設計を通じて定格電流の要件を満たしています。コンタクトに電流が流れると、導体抵抗とコンタクト抵抗により、コンタクトに熱が発生します。熱が一定の限界を超えると、プラグは絶縁を損傷し、表面のコーティングが柔らかくなり、故障が発生します。
Q3：出荷状況を追跡するには？
A3： 商品が出荷されると、追跡番号とロジスティクスプラットフォームのリンクをお送りします。オンラインでリアルタイムのステータスを追跡したり、チームに連絡して最新情報を確認したりできます。
