Name: M19 11ピン IP67 パネルマウントコネクタ プッシュプル工業用プラグソケット データ用
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

ホーム製品防水プラグのソケット

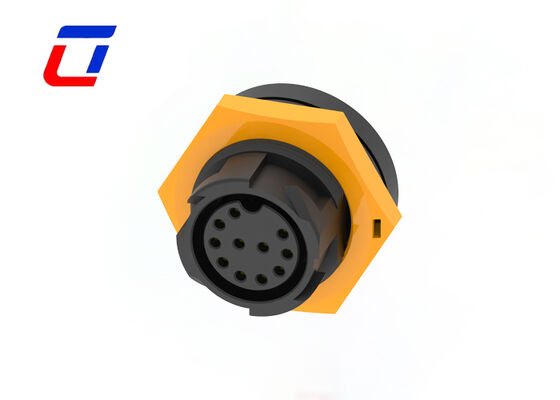

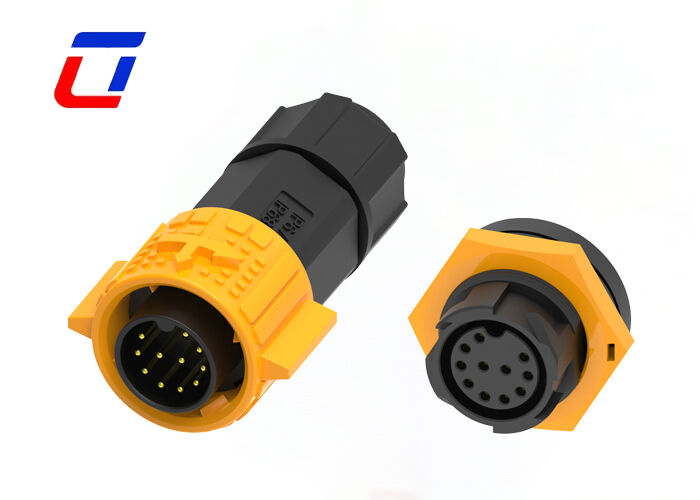

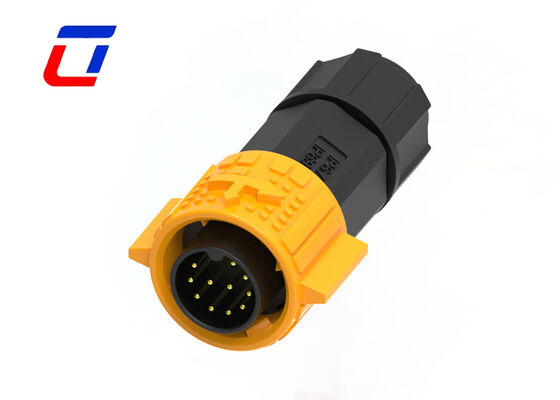

M19 11ピン IP67 パネルマウントコネクタプッシュプル工業用プラグソケットデータ用

商品の詳細:

起源の場所:	中国
ブランド名:	Ulinkcon
証明:	CE/Rohs/TUV/UL
モデル番号:	M19

お支払配送条件:

最小注文数量:	交渉
価格:	交渉可能
パッケージの詳細:	1プラスチック袋2カートン3顧客の要求に応じて
受渡し時間:	3~6 営業日
支払条件:	T/T、D/P、L/C、D/A、、ウェスタンユニオン、マネーグラム
供給の能力:	100000ペアモントリー

連絡先

詳細製品概要

性別:	オス - メスプラグ&ソケット	ピン:	11ピン
電流定格:	5A	材料:	ナイロン
保護レベル:	IP67	難燃性等級:	UL94-V0
ハイライト:	M19 11ピン IP67 防水プラグ , パネルマウント工業用プラグソケット , プッシュプル防水データコネクタ

M19 11ピン IP67 パネルマウントコネクタプッシュプル工業用プラグソケットデータ用

データ用ワイヤーツーボード M19 11ピンコネクタ

主な特徴

プッシュロッククイックリリースシステム

マルチコアオプション：電源用2ピン、3ピン、4ピン、5ピン

電源信号複合用3+2ピン、3+3ピン、3+4ピン、3+5ピン、3+9ピン、2+20ピン

信号用6ピン、7ピン、8ピン、9ピン、10ピン、11ピン、12ピン、14ピン、16ピン、18ピンをご利用いただけます

現場組立バージョン：ワイヤーツーワイヤとワイヤーツーボードの両方のオプション

長時間動作時の定格電流5A

ケーブルアセンブリサービス対応、カスタム歓迎

OEM/ODM歓迎

コア仕様パラメータ

データ伝送の要件に正確に合致する11ピンピン設計を採用し、信号伝送の安定性と完全性を保証します。工業規格の寸法に準拠したM19円形インターフェースを採用し、パネルマウントシナリオに適しています。正確なプラグイン位置決め、対応する仕様のケーブルおよび機器インターフェースとの高い互換性を備え、効率的で便利な設置を可能にします。

プロフェッショナル防水保護

IP67の高度な防水・防塵性能を備え、ハウジングは完全密閉構造設計を採用しています。雨水、湿気、埃、油汚れなどの過酷な産業環境からの浸食を効果的に防ぎ、複雑な作業条件下での中断のないデータ伝送を保証し、安定した機器の動作を確実にし、製品の耐用年数を延ばします。

産業グレードの適応機能

産業用シナリオでのデータ伝送用に特別に設計されており、産業用機器の一般的な電圧範囲と互換性があり、安定した電流容量を備えています。産業用機器間の高速データと補助電力伝送を安全かつ確実に実現し、産業グレード機器の厳しい動作要件を満たし、さまざまな産業用制御およびデータ収集機器と広く互換性があります。

高品質な素材と職人技

ハウジングは、耐摩耗性、耐衝撃性、耐食性に優れた産業グレードの高強度エンジニアリングプラスチックで作られており、複雑な産業環境に適応します。ピンは精密金メッキ技術を採用しており、接触抵抗を効果的に低減し、導電性、耐酸化性、耐老化性を向上させ、安定した長期的な耐久性のある接続を保証します。

幅広いアプリケーションシナリオ

産業用自動制御、インテリジェント製造装置、データ収集システム、産業用センサー、屋外検出装置、通信基地局などの産業用シナリオでのデータ伝送接続に適しています。特に、パネルマウント、防水、防塵機能を必要とする過酷な産業環境や屋外データ伝送シナリオに適しています。

プッシュプル便利な接続

ユーザーフレンドリーなプッシュプル接続設計を採用しており、プラグインとプラグアウトがスムーズで省力化され、しっかりと接続してロックされ、振動や衝突による脱落が容易ではありません。パネルマウント構造と組み合わせることで、正確な設置位置決めと便利な分解とメンテナンスが可能になり、産業用シナリオでの設置と操作の効率が大幅に向上します。

電気的パラメータ

極数	11ピン
定格電流	最大5A
定格電圧	最大300VAC
耐久電圧	1500VAC @ 60秒

技術的パラメータ

接触抵抗	最大10 mΩ
絶縁構造	500 MΩ at 500VDC
動作温度	-40℃～+105℃
IPクラス	IP67（嵌合時1m / 30分）
金型材料	PA66
コンタクト/端子材料	金メッキ真鍮
シール材	シリコーン

アプリケーション業界

育成ライト

通信アプリケーション

製品コーディングマシン

在庫製品コーディング

インクジェットシステム

ソーラーシステム

産業用インクジェット装置

電力設備

研究室の法医学および病理学機器

通信機器

重機

動作パラメータ

定格電圧	最大300VAC
定格電流	最大5A
最小ワイヤサイズOD	3.0mm～6.0mm
最大ワイヤサイズOD	8.0mm～10.0mm
最大ケーブル断面積	0.5mm²～2.5mm²

設計スケッチ

よくある質問

製品の品質はどのように保証されていますか？

原材料検査、インラインテスト、最終サンプリング検査など、製造プロセス全体で厳格な品質管理を実施しています。すべての製品には、製造上の欠陥に対する12か月の保証が付いています。

製品の購入方法は？

次のことを行う必要があります。

定格電流とコンタクト数を確認する

アセンブリスタイルを確認する

ケーブルワイヤゲージを確認する

ケーブルの長さと材質を確認する

サンプルを入手するにはどうすればよいですか？

サンプルを提供できることを光栄に思います。送料はお客様のご負担となります。宅配便番号と詳細な住所をお知らせいただければ、すぐにサンプルをお送りします。

出荷状況を追跡するにはどうすればよいですか？

商品の発送後、追跡番号とロジスティクスプラットフォームのリンクをお送りします。オンラインでリアルタイムのステータスを追跡したり、チームに連絡して最新情報を入手したりできます。
