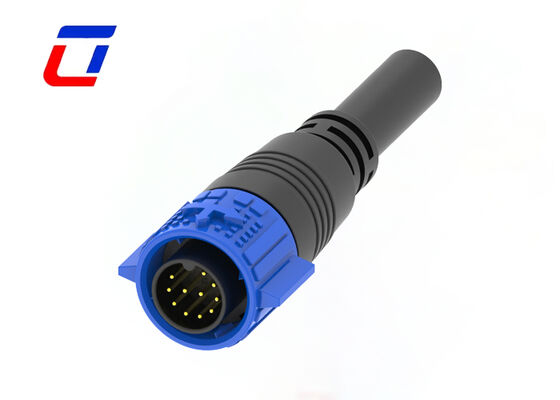

防水景観照明コネクタ M19 11ピン クイックリリース ケーブルコネクタ

防水景観照明コネクタ M19 11ピン クイックリリース ケーブルコネクタ

  • 防水景観照明コネクタ M19 11ピン クイックリリース ケーブルコネクタ
  • 防水景観照明コネクタ M19 11ピン クイックリリース ケーブルコネクタ
  • 防水景観照明コネクタ M19 11ピン クイックリリース ケーブルコネクタ
防水景観照明コネクタ M19 11ピン クイックリリース ケーブルコネクタ
商品の詳細:
起源の場所: 中国
ブランド名: Ulinkcon
証明: CE/Rohs/TUV/UL
モデル番号: M19
お支払配送条件:
最小注文数量: 交渉
価格: 交渉可能
パッケージの詳細: 1プラスチック袋2カートン3顧客の要求に応じて
受渡し時間: 3~6 営業日
支払条件: T/T,D/P,L/C,D/A,ウェスタン・ユニオン
供給の能力: 100000ペア モントリー
連絡先
詳細製品概要
ピン: 11ピン 電流定格: 5A
材料: ナイロン 色: 赤/青/黄
保護レベル: IP67 銅針の材質: 金メッキ
ハイライト:

防水 M19 11ピン 照明コネクタ

,

クイックリリース防水ケーブルコネクタ

,

景観照明防水データコネクタ

防水景観照明コネクタ M19 11ピン クイックリリースケーブルコネクタ
景観照明ワイヤー M19 11ピン 防水コネクタ
主な特徴
  • プッシュロッククイックリリースシステム
  • マルチコアオプション: 電源用 2ピン、3ピン、4ピン、5ピン
  • 電源信号複合用 3+2ピン、3+3ピン、3+4ピン、3+5ピン、3+9ピン、2+20ピン
  • 信号用 6ピン、7ピン、8ピン、9ピン、10ピン、11ピン、12ピン、14ピン、16ピン、18ピン
  • フィールドアセンブリバージョン: ワイヤー対ワイヤー、ワイヤー対ボードの両方のオプション
  • 定格電流 5A 長時間動作
  • ケーブルアセンブリサービス対応、カスタム歓迎
  • OEM/ODM歓迎
製品仕様
コアパラメータとマッチング性能
このコネクタは11ピンの精密ピン配置を備えており、屋外照明機器の信号および電力伝送用に特別に設計されています。安定した制御信号伝送とバランスの取れた電力出力を提供します。M19丸型標準インターフェースで構築されており、屋外照明配線仕様に完全に適合し、嵌合時の正確なアライメントと幅広い互換性を特徴としています。ケーブルと照明器具間の迅速な配線接続を可能にし、ほとんどの主流の屋外ランプタイプと互換性があります。

優れた防塵・防水性能
IP67の防塵・防水保護等級に達し、完全密閉構造と防水ゴムガスケット設計を採用しています。屋外の降雨、露の結露、地面の湿気による腐食を効果的に防ぎます。長期間の屋外および湿気の多い屋外条件下での安定した動作を維持し、短絡や電流漏れのリスクを低減し、屋外照明システムの運用に信頼性の高い安全保証を提供します。

工具不要の高速接続構造
内蔵の統合クイックロック構造により、補助工具なしで簡単に抜き差しできます。屋外照明プロジェクトの現場設置効率を大幅に向上させ、後々の定期メンテナンス、点検、位置調整作業を簡素化します。嵌合すると、屋外の風による揺れや軽微な衝撃に対してしっかりとロックされ、意図しない切断を防ぎます。

耐久性のある素材と精巧な職人技
外殻には耐候性エンジニアリングプラスチック素材を使用しており、優れた耐UV性、-40℃から105℃までの広い温度許容範囲、および耐老化性を備え、複雑な屋外気候条件に適応します。内部ピンは錫メッキの酸化防止処理を採用し、低い接触抵抗と安定した導電性能により、全体のサービス寿命を延ばし、屋外照明システムの長期稼働要求を満たします。

専用屋外照明アプリケーション
プロフェッショナルな屋外照明システム向けに最適化されており、中庭の装飾ランプ、芝生ランプ、投光ランプ、ウォールウォッシャーランプ、地下ランプ、ライトストリップの配線接続に適用されます。公園、住宅地の緑地帯、商業広場、景勝地、都市景観道路帯などの屋外照明プロジェクトで広く展開されています。

信頼性の高い安全性と安定した導電性
低電圧電気安全規格に準拠し、屋外照明用の主流12V/24V DC低電圧電源に適用可能です。優れた絶縁特性により、漏れや電気接触のリスクを低減します。誤挿入防止ピン配置により、デバイスへの逆挿入による損傷を防ぎ、安全な設置と日常の使用を保証します。
電気パラメータ
極数 11ピン
定格電流 最大5A
定格電圧 最大300VAC
耐電圧 1500VAC / 60秒
技術パラメータ
接触抵抗 最大10mΩ
絶縁構造 500VDCで500MΩ
動作温度 -40℃~+105℃
IPクラス 嵌合時 IP67 (1m / 30分)
モールド材質 PA66
コンタクト/端子材質 金メッキ真鍮
シール材質 シリコン
操作パラメータ
定格電圧 最大300VAC
定格電流 最大5A
最小ワイヤーサイズOD 3.0mm~6.0mm
最大ワイヤーサイズOD 8.0mm~10.0mm
最大ケーブル断面積 0.5mm²~2.5mm²
応用産業
  • 成長ライト
  • 通信アプリケーション
  • 製品コーディングマシン
  • 在庫製品コーディング
  • インクジェットシステム
  • ソーラーシステム
  • 産業用インクジェット機器
  • 電気機器
  • 実験室法医学・病理学機器
  • 通信機器
  • 重機
製品画像

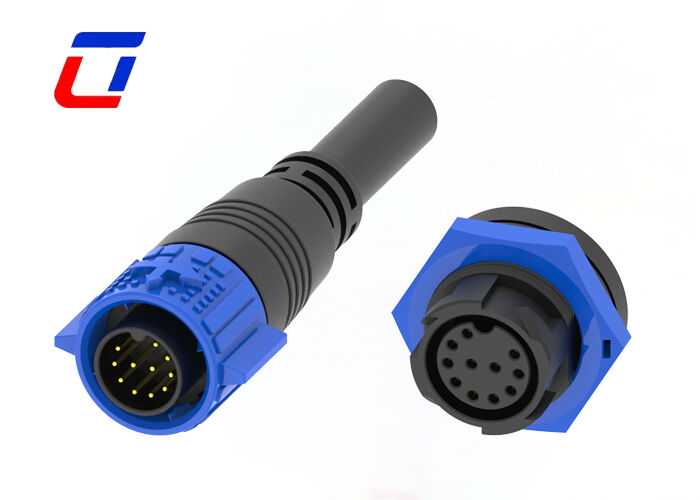

M19 11Pin Waterproof Connector design and construction M19 11Pin Connector technical specifications and applications M19 11Pin Quick Release Cable Connector installation and usage
よくある質問
1. Q: あなたは工場ですか、それとも商社ですか?
A: 私たちは工場です。中国深セン市宝安区、Ulinkcon工業団地に位置しています。
2. Q: 製品を購入するにはどうすればよいですか?
A: 以下の手順で行う必要があります。
  • 定格電流と連絡先数を確認する
  • アセンブリスタイルを確認する
  • ケーブルワイヤーゲージを確認する
  • ケーブル長と材質を確認する
