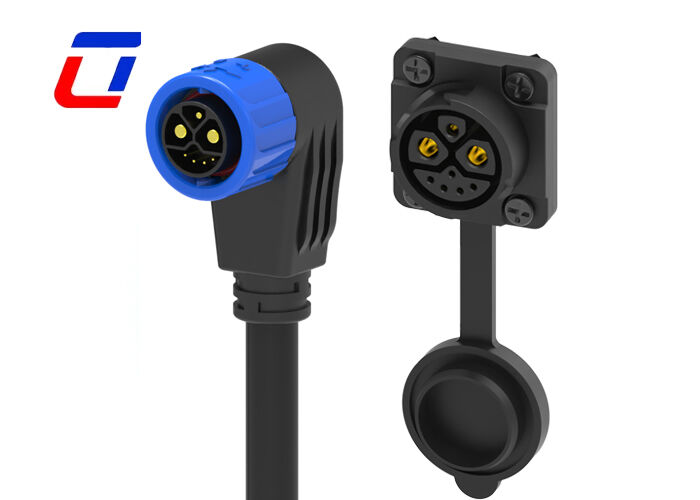

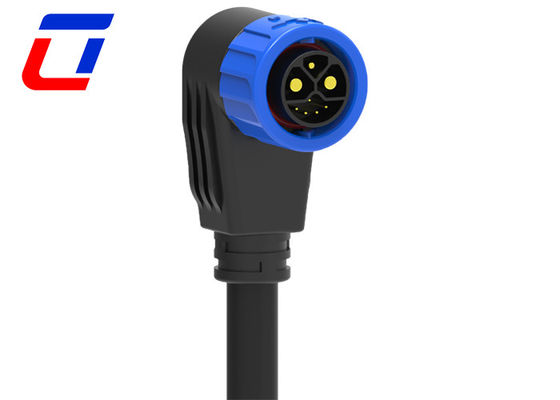

Name: M23 90度成形ケーブルコネクタ 2+1+5ピン プッシュロック 防水コネクタ
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M23
Availability: InStock

ホーム製品多ピンコネクタは防水する

M23 90度成形ケーブルコネクタ 2+1+5ピンプッシュロック防水コネクタ

商品の詳細:

起源の場所:	中国
ブランド名:	Ulinkcon
証明:	CE/Rohs/TUV/UL
モデル番号:	M23

お支払配送条件:

最小注文数量:	交渉
価格:	交渉可能
パッケージの詳細:	1プラスチック袋2カートン3顧客の要求に応じて
受渡し時間:	3~6 営業日
支払条件:	T/T、D/P、L/C、D/A、、ウェスタンユニオン、マネーグラム
供給の能力:	100000ペアモントリー

連絡先

詳細製品概要

ピン:	2+1+5ピン	電流定格:	50A,15A
タイプ:	防水コネクタ	材料:	PA66
直径範囲:	24-9AWG	色:	青
ハイライト:	M23 防水プッシュロックコネクタ , 90度成形ケーブルコネクタ , 2+1+5ピン防水コネクタ

1 接地 2 電源 5 データ M23 IP67 防水コネクタプッシュロック

製品概要

この製品は、2+1+5ピンの分離ピン配置を採用し、プッシュロック構造と防水設計を備えたM23 90度成形ケーブルコネクタです。製品は一体成形プロセスによって製造され、ケーブルとコネクタ間の確実な接続を保証します。90度の曲げ設計は、狭い設置スペースに適しており、電源と信号の正確な区分けされた伝送を可能にします。産業用自動化機器、CNC工作機械、センサー、屋外監視機器などのシナリオで広く使用されており、複雑な設置環境における回路接続に安定した信頼性の高い防水ソリューションを提供します。

適用産業

成長ライト
通信アプリケーション
製品コーディングマシン
在庫製品コーディング
インクジェットシステム
ソーラーシステム
産業用インクジェット機器
電力設備
実験室の法医学および病理学機器
通信機器
重機

技術的特徴

90度成形構造、狭いスペースに適しています: 90度の曲げ一体成形設計を採用しており、設置スペースを効果的に節約し、機器内部やコーナーなどの狭いエリアへの設置に特に適しています。正確な成形角度により、ケーブルのねじれや引っ張りが原因で発生する損傷を回避し、接続レイアウトの合理性と美しさを向上させます。

2+1+5ピン区分配置、干渉なしの正確な伝送: 2ピン + 1ピン + 5ピンの分離ピン設計を使用し、それぞれ異なる電源回路と信号チャネルに対応し、電源供給と複数の信号の同期かつ正確な伝送を実現し、異なる種類の信号間の干渉を完全に回避します。ピンは、接触抵抗が小さく、伝送損失が少ない高導電性金属材料で作られており、安定した機器の動作を保証します。

プッシュロック設計、確実で便利な接続: 便利なプッシュタイプのロック構造を装備しており、プラグの抜き差しが簡単で、軽く押すだけでロックまたはロック解除が完了し、設置とメンテナンスの効率が大幅に向上します。ロック後、フィット感がタイトで、優れた耐衝撃性と落下防止性能を備えており、機器の動作中の振動や外部からの引っ張りに効果的に抵抗し、継続的で安定した接続を保証します。

電気的パラメータ

極数	8ピン防水コネクタ
定格電流	50+15A +5Amax.
定格電圧	最大300VAC
耐久電圧	1500VAC @ 60秒

技術的パラメータ

接触抵抗	最大10mΩ
絶縁抵抗	500MΩ at 500VDC
動作温度	-40℃～+105℃
IPクラス	IP67（1m / 30分）嵌合時
金型材料	PA66
コンタクト/端子材料	金メッキ真鍮
シール材	シリコーン

動作パラメータ

定格電圧	最大600VAC
定格電流	最大50A
最小ワイヤサイズOD	3.0mm～6.0mm
最大ワイヤサイズOD	8.0mm～16.0mm
最大ケーブル断面積	0.5mm²～10.0mm²

よくある質問

Q1: あなたは工場ですか、それとも商社ですか？

A: 私たちは工場です。中国深セン市宝安区Ulinkcon工業団地にあります。

Q2: カスタムラベルは可能ですか？

A: はい、もちろん、独自のプライベートラベルとパッケージを作成できます。パッケージのデザインが必要な場合は、専門のデザイナーもいます。

Q3: どのような支払い方法を受け入れますか？

A: 主要な国際的な支払い方法をサポートしています：T/T（電信送金）、L/C（信用状）、PayPal、およびWest Union。大量注文の場合、出荷前の30％頭金+ 70％残高が当社の標準的な条件です。

Q4: どのような材料を提供できますか？

A: コネクタとケーブルにはいくつかの異なる材料があります。通常、コネクタの製造にはPVC/ナイロン材料を使用し、ケーブルにはPVC/ゴム/シリコーン材料を使用しています。もちろん、お客様の要件に応じて材料を選択することもできます。
