11ピン電線対基板コネクタタイプ M19 IP67防水コネクタ中国製

商品の詳細:

起源の場所:	中国
ブランド名:	Ulinkcon
証明:	CE/Rohs/TUV/UL
モデル番号:	M19

お支払配送条件:

最小注文数量:	交渉
価格:	交渉可能
パッケージの詳細:	1.ビニール袋;2.カートン;3.顧客の要件に従って
受渡し時間:	3~6営業日
支払条件:	T/T,D/P,L/C,D/A,ウェスタン・ユニオン
供給の能力:	月間100,000ペア

連絡先

詳細製品概要

性別:	男性から女性へ	ピン:	11ピン
電流定格:	5A	材料:	ナイロン
保護レベル:	IP67	難燃性等級:	UL94-V0
ハイライト:	11ピン防水電線コネクタ , M19 IP67防水プラグソケット , 中国製防水基板コネクタ

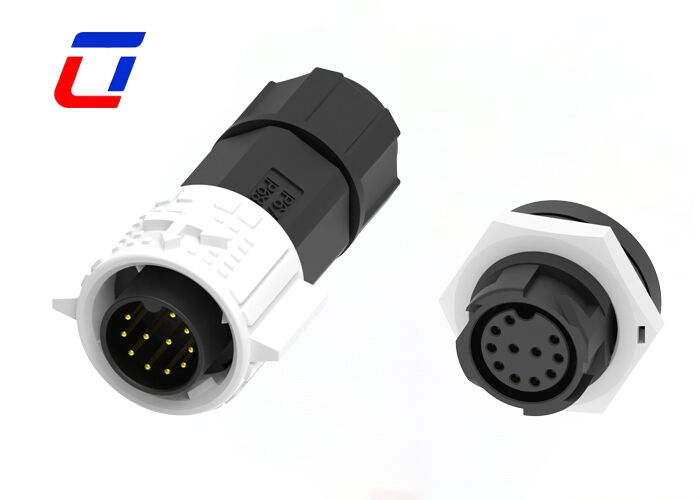

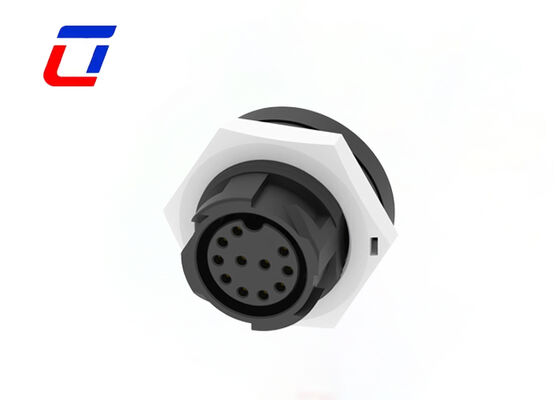

M19 IP67防水コネクタ 11ピンワイヤー対基板コネクタ

製品概要

M19 11ピン防水コネクタは、景観照明ワイヤーおよびLED電気用途向けに設計されています。IP67防水定格と信頼性の高いワイヤー対基板接続を備えています。

主な特徴

プッシュロッククイックリリースシステムで操作が簡単
複数のコア構成: 2ピン、3ピン、4ピン、5ピン (電源用途)
電源と信号の組み合わせオプション: 3+2ピン、3+3ピン、3+4ピン、3+5ピン、3+9ピン、2+20ピン
信号のみの構成: 6ピン、7ピン、8ピン、9ピン、10ピン、11ピン、12ピン、14ピン、16ピン、18ピン
ワイヤー対ワイヤーおよびワイヤー対基板用途の両方に対応するフィールドアセンブリバージョン
20Aの定格電流で長期間の動作が可能
ケーブルアセンブリサービスに対応、カスタムオプションあり
OEM/ODMサービス歓迎

技術仕様

電気的パラメータ

パラメータ	仕様
極数	11ピン
定格電流	最大5A
定格電圧	最大300VAC
耐電圧	1500VAC @ 60秒

技術的パラメータ

パラメータ	仕様
接触抵抗	最大10mΩ
絶縁構造	500VDCで500MΩ
動作温度	-40℃～+105℃
IPクラス	嵌合時 IP67 (1m / 30分)
成形材料	PA66
コンタクト/端子材料	金メッキ真鍮
シール材	シリコン

操作パラメータ

パラメータ	仕様
定格電圧	最大300VAC
定格電流	最大5A
最小ワイヤーサイズOD	3.0mm～6.0mm
最大ワイヤーサイズOD	8.0mm～10.0mm
最大ケーブル断面積	0.5mm²～2.5mm²
