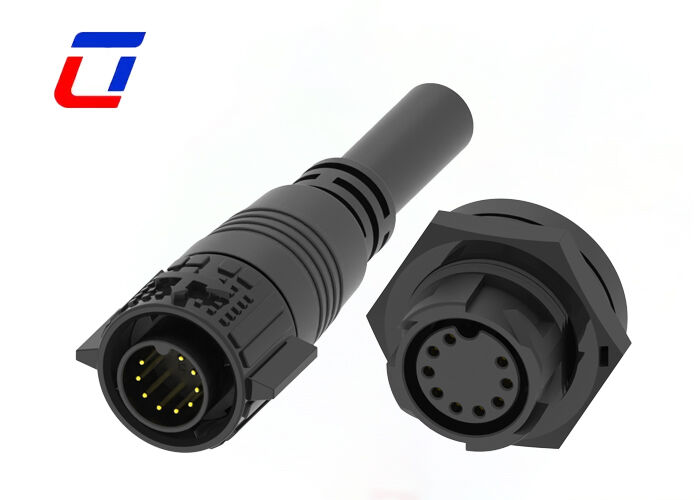

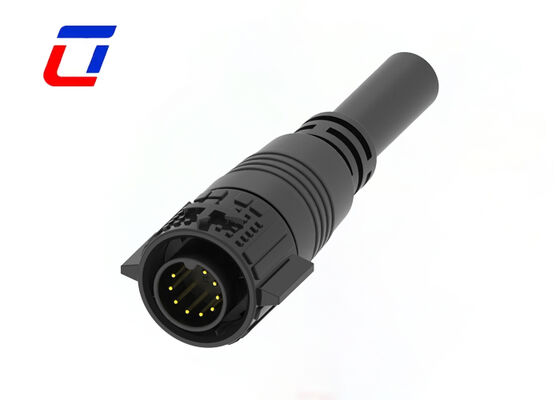

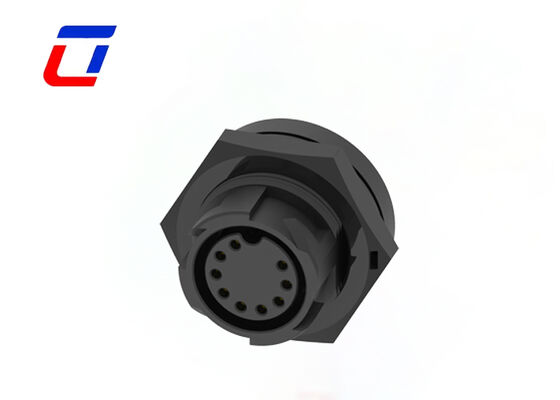

M19 ワイヤーツーボードコネクタ 9ピン 屋外クイックロック信号成形コネクタ

M19 ワイヤーツーボードコネクタ 9ピン 屋外クイックロック信号成形コネクタ

  • M19 ワイヤーツーボードコネクタ 9ピン 屋外クイックロック信号成形コネクタ
  • M19 ワイヤーツーボードコネクタ 9ピン 屋外クイックロック信号成形コネクタ
  • M19 ワイヤーツーボードコネクタ 9ピン 屋外クイックロック信号成形コネクタ
M19 ワイヤーツーボードコネクタ 9ピン 屋外クイックロック信号成形コネクタ
商品の詳細:
起源の場所: 中国
ブランド名: Ulinkcon
証明: CE/Rohs/TUV/UL
モデル番号: M19
お支払配送条件:
最小注文数量: 交渉
価格: 交渉可能
パッケージの詳細: 1.ビニール袋;2.カートン;3.顧客の要件に従って
受渡し時間: 3~6営業日
支払条件: T/T,D/P,L/C,D/A,ウェスタン・ユニオン
供給の能力: 月間100,000ペア
連絡先
詳細製品概要
ピン: 9ピン 保護レベル: IP67
耐電圧: 500V 接点材質: 真鍮金メッキ
ハウジング材質: PA66 断熱材: PVC
ハイライト:

M19 ワイヤーツーボードコネクタ 9ピン

,

屋外クイックロック信号コネクタ

,

防水成形データコネクタ

M19 ワイヤー対基板コネクタ 9ピン 屋外クイックロック信号成形コネクタ
製品概要

9ピンデータコネクタ M19 IP67防水コネクタ。ワイヤー対基板信号伝送用の精密9ピン構成と屋外グレードの保護機能を備えています。

主な特徴
  • プッシュロッククイックリリースシステム
  • マルチコアオプション:電源用 2ピン、3ピン、4ピン、5ピン
  • 電源・信号複合用 3+2ピン、3+3ピン、3+4ピン、3+5ピン、3+9ピン、2+20ピン
  • 信号用 6ピン、7ピン、8ピン、9ピン、10ピン、11ピン、12ピン、14ピン、16ピン、18ピン
  • フィールドアセンブリバージョン:ワイヤー対ワイヤーおよびワイヤー対基板オプション
  • 定格電流 5A 長時間動作
  • ケーブルアセンブリサービス対応、カスタム歓迎
  • OEM/ODM歓迎
応用産業
  • 成長ライト
  • 通信アプリケーション
  • 製品コーディングマシン
  • 在庫製品コーディング
  • インクジェットシステム
  • ソーラーシステム
  • 産業用インクジェット機器
  • 電力機器
  • 実験室法医学・病理学機器
  • 通信機器
  • 重機
製品ハイライト
ワイヤー対基板信号伝送のための9ピン専用設計
精密な9ピン構成を備えたこのコネクタは、ワイヤー対基板信号伝送シナリオ専用に設計されています。ピン間隔は産業標準に厳密に準拠しており、回路基板との正確な位置合わせを保証し、マルチチャンネル低干渉信号の同期伝送をサポートします。
屋外グレード保護のための成形一体型シーリング
成形一体成形プロセスを採用し、ケーブルとコネクタ本体をシームレスに統合します。高精度シーリング構造と組み合わせることで、ケーブル接続ポイントからの湿気やほこりの侵入を効果的に防ぎます。
屋外設置を容易にするクイックロック機構
ワンクリッククイックロック構造を内蔵し、工具不要で片手操作が可能です。オスコネクタを回路基板上のメスヘッダーに合わせるだけで、しっかりとロックでき、カチッという音で正しく接続されたことを確認できます。
信号整合性のための産業グレード材料選択
信号ピンは金メッキ銅合金製で、非常に低い接触抵抗と優れた耐酸化性能を備えています。コネクタハウジングは高強度エンジニアリングプラスチック製で、内部信号伝送構造を確実に保護します。
技術仕様
電気パラメータ
極数 9ピン
定格電流 最大5A
定格電圧 最大60VAC
耐電圧 500VAC @ 60秒
技術パラメータ
接触抵抗 最大10mΩ
絶縁構造 500VDCで500MΩ
動作温度 -40℃~+105℃
IPクラス IP67 (嵌合時 1m / 30分)
モールド材質 PA66
コンタクト/端子材質 金メッキ真鍮
シール材 シリコン
操作パラメータ
定格電圧 最大300VAC
定格電流 最大5A
最小ワイヤーサイズOD 3.0mm~6.0mm
最大ワイヤーサイズOD 8.0mm~10.0mm
最大ケーブル断面積 0.5mm²~2.5mm²
製品設計
M19 9-pin wire to board connector design illustration
M19 connector technical specifications and dimensions
よくある質問
Q: あなたは工場ですか、それとも商社ですか?
A: 私たちは工場です。中国深セン市宝安区、Ulinkcon工業団地にあります。
Q: 配送状況を追跡するにはどうすればよいですか?
A: 商品が出荷され次第、追跡番号と物流プラットフォームのリンクをお送りします。オンラインでリアルタイムの状況を確認するか、当社のチームに連絡して最新情報をお知らせください。
Q: サンプルを入手するにはどうすればよいですか?
A: サンプルを提供できることを光栄に思います。送料はお客様のご負担となります。宅配便番号と詳細な住所をお知らせいただければ、すぐにサンプルをお送りできます。
Q: 最低注文数量(MOQ)は何ですか?
A: MOQは製品タイプによって異なります。標準モデルは通常500個、カスタム品は1000個です。トライアル注文や長期的な協力の場合は、より低いMOQを交渉できます。
