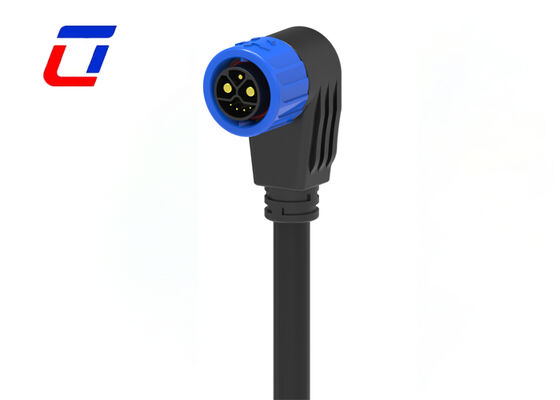

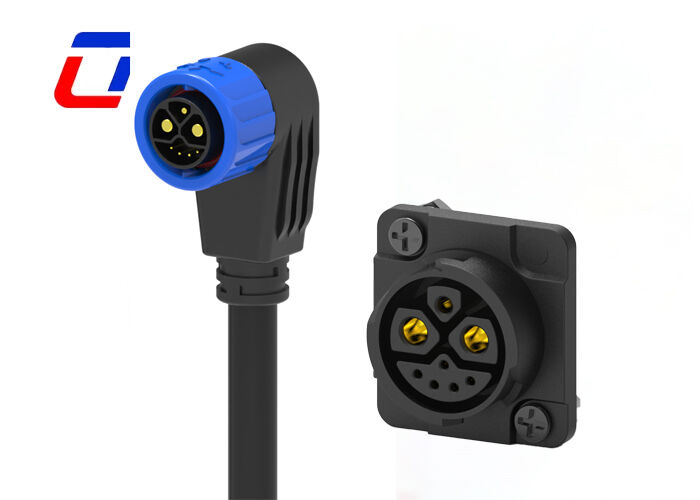

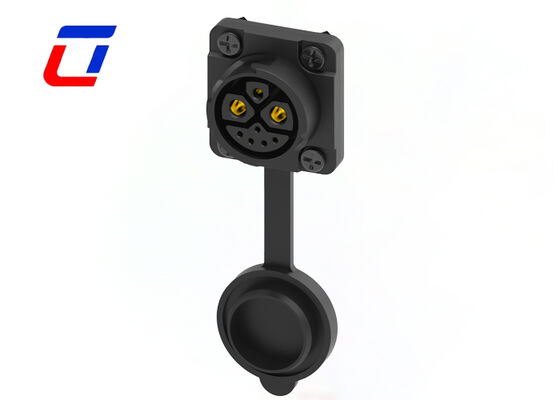

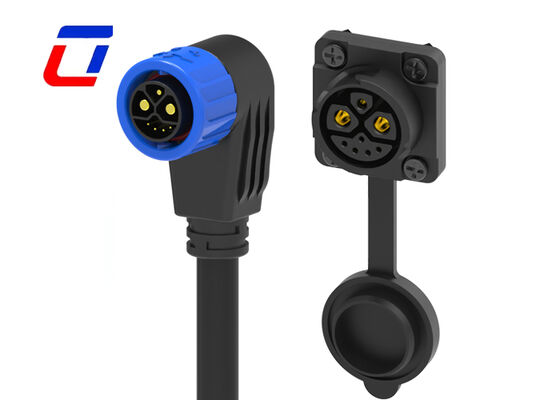

Name: M23 丸いケーブルコネクタ プラスチック 2+1+5ピン 防水コネクタ
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M23
Availability: InStock

ホーム製品多ピンコネクタは防水する

M23 丸いケーブルコネクタプラスチック 2+1+5ピン防水コネクタ

商品の詳細:

起源の場所:	中国
ブランド名:	Ulinkcon
証明:	CE/Rohs/TUV/UL
モデル番号:	M23

お支払配送条件:

最小注文数量:	交渉
価格:	交渉可能
パッケージの詳細:	1.ビニール袋;2.カートン;3.顧客の要件に従って
受渡し時間:	3~6営業日
支払条件:	T/T、D/P、L/C、D/A、、ウェスタンユニオン、マネーグラム
供給の能力:	月間100,000ペア

連絡先

詳細製品概要

ピン:	2+1+5ピン	電流定格:	50A,15A
タイプ:	防水コネクタ	材料:	PA66
直径範囲:	24-9AWG	保護レベル:	IP67
ハイライト:	M23 防水型丸い接続器 , 2+1+5ピンワイヤーとボード接続器 , プラスチック製の多ピン型防水コネクタ

1 グラウンディング 2 電源 5 データ M23 IP67 防水コネクタプッシュロック

製品概要

この製品は、グラウンディング用1ピン、電源用2ピン、データ用5ピンの機能的なピン配置を採用し、IP67防水定格とプッシュロック構造を組み合わせた、専用のM23仕様コネクタです。これは、産業用シナリオにおける「グラウンディング-電源-データ」の同期伝送向けにカスタマイズされた、高い信頼性の接続ソリューションです。M23インターフェース規格に厳密に準拠し、コネクタは明確なピン機能分割を備えており、グラウンディング保護、電源供給、およびマルチチャネルデータ伝送を独立して並行して動作させることができ、異なるタイプの信号間の相互干渉を完全に回避し、産業用制御システムの安定した動作のための強固な接続基盤を築きます。

その中核的な性能は、多次元の信頼性保証に焦点を当てています。IP67防水・防塵定格は、専門的なシーリングゴムリングと一体型ハウジング構造によって実現されており、埃の侵入を完全に遮断し、1メートルの水深に30分間浸漬しても正常に動作し、油汚れ、湿った水蒸気、雨などの複雑な環境に容易に対応できます。ピン接点は、低接触抵抗と優れた導電性を特徴とする、酸化防止処理を施した高純度銅合金で作られています。その中でも、5ピンのデータチャネルは、センサーフィードバックや機器制御コマンドなどの重要なデータを正確に伝送し、信号減衰や遅延を回避します。2ピンの電源チャネルは、電源供給要件を安定して担うことができます。そして、1ピンのグラウンディングチャネルは、静電気を効果的に逃がし、機器と人員の安全を確保します。

構造設計は、利便性と安定性のバランスを取っています。革新的なプッシュロック機構は、軽いプレスで正確なドッキングと確実なロックを完了でき、ロック解除時にはバックルを軽くフリップするだけで分離できるため、専門的な工具は不要で、現場での設置、試運転、およびその後のメンテナンスの効率を大幅に向上させます。同時に、この構造は優れた耐振動性と耐落下性能を備えており、産業機器の高周波動作中の振動環境に適応し、接続の継続性を確保できます。産業用自動生産ライン、インテリジェント製造装置、精密機器、産業用ロボットなどのシナリオで広く使用されており、グラウンディング保護、電源供給、およびデータインタラクションを同時に実現する必要がある産業システムに、包括的で信頼性の高い接続サポートを提供します。

適用産業

成長ライト
通信アプリケーション
製品コーディングマシン
在庫製品コーディング
インクジェットシステム
ソーラーシステム
産業用インクジェット機器
電力設備
実験室の法医学および病理学機器
通信機器
重機

技術的特徴

90度成形構造、狭いスペースに適しています: 90度の曲げ一体成形設計を採用しており、設置スペースを効果的に節約し、機器内部やコーナーなどの狭いエリアへの設置に特に適しています。正確な成形角度は、ケーブルのねじれや引っ張りに起因する損傷を回避し、接続レイアウトの合理性と美観を向上させ、ケーブルの規則的な配線を保証します。

2+1+5ピン分割レイアウト、干渉なしの正確な伝送: 2ピン + 1ピン + 5ピンの別々のピン設計を使用し、それぞれ異なる電源回路と信号チャネルに対応し、電源供給と複数の信号の同期かつ正確な伝送を実現し、異なるタイプの信号間の干渉を完全に回避します。ピンは、接触抵抗が小さく、伝送損失が少ない高導電性金属材料で作られており、安定した機器の動作を保証します。

プッシュロック設計、堅牢で便利な接続: 便利なプッシュタイプのロック構造を装備しており、プラグの抜き差しが簡単で、軽いプレスでロックまたはロック解除を完了でき、設置とメンテナンスの効率を大幅に向上させます。ロック後、フィット感がタイトで、優れた耐衝撃性と耐落下性能を備えており、機器の動作中の振動や外部からの引っ張りに効果的に抵抗し、継続的で安定した接続を保証します。

電気的パラメータ

極数	8ピン防水コネクタ
定格電流	50+15A +5Amax.
定格電圧	300VAC max
耐久電圧	1500VAC @ 60 s.

技術的パラメータ

接触抵抗	10 mΩ max
絶縁抵抗	500 MΩ at 500VDC
動作温度	-40°C ~ +105°C
IPクラス	IP67 (1m / 30min) when mated
金型材料	PA66
コンタクト/端子材料	金メッキ真鍮
シール材	シリコーン

動作パラメータ

定格電圧	600VAC max
定格電流	50A max
最小ワイヤサイズOD	3.0mm ~ 6.0mm
最大ワイヤサイズOD	8.0mm ~ 16.0mm
最大ケーブル断面積	0.5mm² ~ 10.0mm²
