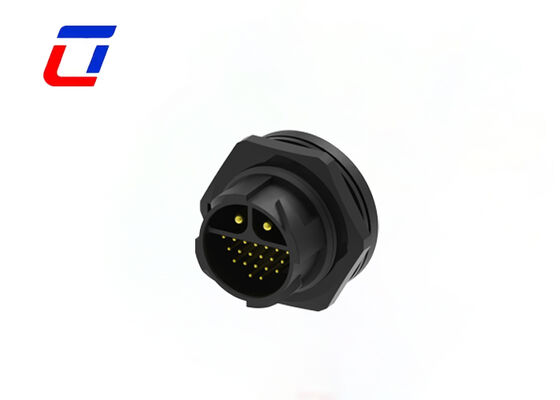

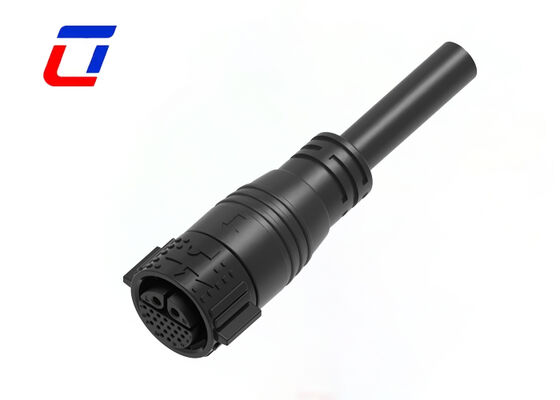

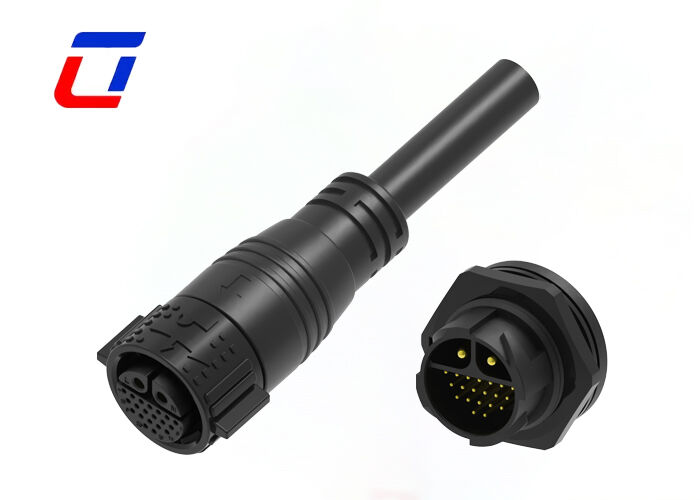

Name: M25 電源信号コネクタ 2+20 ピン IP67 20A+5A ワイヤ・ツー・ボード コネクタタイプ
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Price: 交渉可能 USD
Availability: InStock

ホーム製品多ピンコネクタは防水する

M25 電源信号コネクタ 2+20 ピン IP67 20A+5A ワイヤ・ツー・ボードコネクタタイプ

商品の詳細:

起源の場所:	中国
ブランド名:	Ulinkcon
証明:	CE/Rohs
モデル番号:	M25

お支払配送条件:

最小注文数量:	交渉
価格:	交渉可能
パッケージの詳細:	箱
受渡し時間:	5~8 営業日
支払条件:	T/T、D/A、D/P、L/C
供給の能力:	毎月100000ペア

連絡先

詳細製品概要

ピン数:	22Pin防水コネクタ	接点材質:	真鍮金メッキ
温度範囲:	-40℃～+105℃	防水定格:	IP67
応用:	ソーラーパネル	色:	赤/青/緑
ハイライト:	M25 電源信号コネクタ IP67 , 20+5A ワイヤ・ツー・ボードコネクタ , 防水マルチピンコネクタ

M25 電源信号コネクタ 2+20 ピン IP67 20A+5A ワイヤーに基板コネクタ

製品概要

信号および力の多コネクタ M25 2+20 ピンはボードへの 300 ボルトワイヤーを防水します

主な特長

デュアル回路 2+20 ピンレイアウト: 高電力伝送用の 2 ピンとマルチチャンネルデータ信号用の 20 ピンを備えた 2 つの独立した回路
工具不要のクイックロックを備えた M25 標準インターフェイス: プッシュトゥロックメカニズムにより、自動防振接続により 1 秒で取り付け可能
電力と信号を組み合わせた設計: 省スペースの統合により、個別のコネクタが不要になります
カスタムケーブルアセンブリソリューション: Ulinkcon は、パーソナライズされたケーブルアセンブリサービスを提供します
過酷な環境でも信頼できるパフォーマンス: 屋外の産業条件に適した優れた防水および防塵機能

応用産業

通信機器
製品コーディングマシンおよびインクジェットシステム
太陽系
電力設備
研究所の法医学および病理学機器
重機
産業用インクジェット装置

技術仕様

電気的パラメータ

極数	22ピン電線対基板コネクタ
電流定格	20A +5A
定格電圧	最大AC300V
耐久電圧	2500VAC @ 60秒

技術的パラメータ

接触抵抗	10mΩ以下
絶縁構造	500VDCで500MΩ
動作温度	-40℃～+105℃
IPクラス	IP67(1m/30分)
金型材料	PA66
接点・端子材質	金メッキ真鍮
シール材質	シリコーン

動作パラメータ

定格電圧	最大AC600V
電流定格	最大40A
最小ワイヤーサイズ外径	6.5mm～10mm
最大ワイヤサイズ外径	10.5mm～18mm
最大ケーブル断面積	0.5mm2～6.0mm2

製品構成

製品寸法

技術的な詳細

よくある質問

定格電圧とは何ですか?

動作電圧とも呼ばれる定格電圧は、使用されるコネクタの絶縁材料と接点のサイズによって異なります。一部のコンポーネントまたはデバイスは、定格電圧を下回ると適切に機能しない場合があります。

資料は何点まで提供していただけますか？

コネクタ・ケーブル用の各種素材を取り揃えております。通常、コネクタには PVC/ナイロン素材が使用され、ケーブルには PVC/ゴム/シリコン素材が使用されます。ご要望に応じて材料を選択することも可能です。

荷物を追跡するにはどうすればよいですか?

商品が発送されると、追跡番号と物流プラットフォームのリンクが提供されます。オンラインでリアルタイムのステータスを追跡したり、最新情報について当社のチームに連絡したりできます。
