| 起源の場所: | 中国 |
| ブランド名: | Ulinkcon |
| 証明: | CE/Rohs |
| モデル番号: | M19 |
| 最小注文数量: | 交渉 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 箱 |
| 受渡し時間: | 5~8 営業日 |
| 支払条件: | T/T、D/A、D/P、L/C |
| 供給の能力: | 毎月100000ペア |
| ピン数: | 3+3PIN | 防水定格: | IP67 |
|---|---|---|---|
| 現在: | 15A | 保護レベル: | IP67 |
| 難燃性等級: | UL94-V0 | 接点材質: | 真鍮金メッキ |
| ハイライト: | M19 3+3ピン防水接続器,ケーブルからケーブル接続器に迅速接続する,電源と信号のマルチピンコネクター |
||

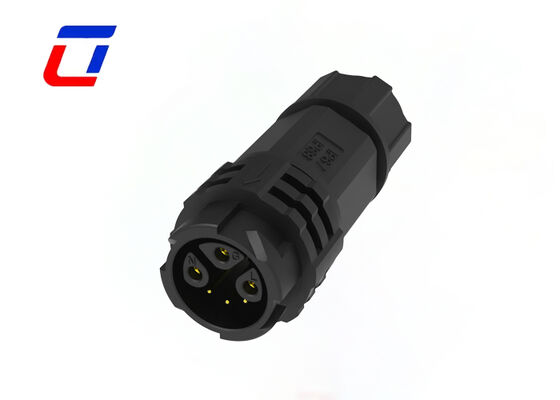

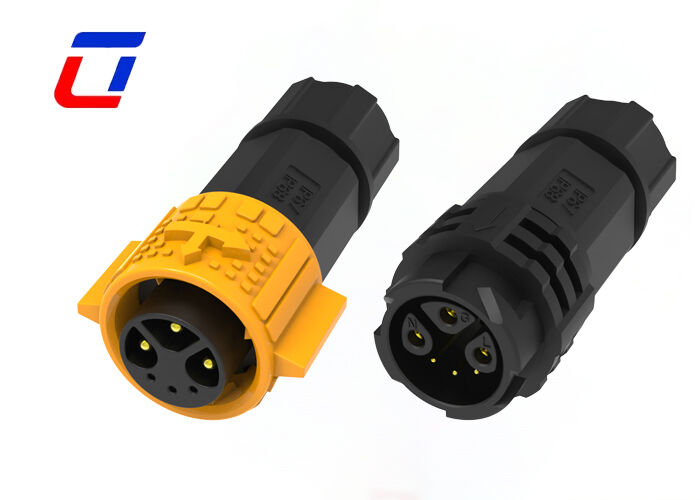

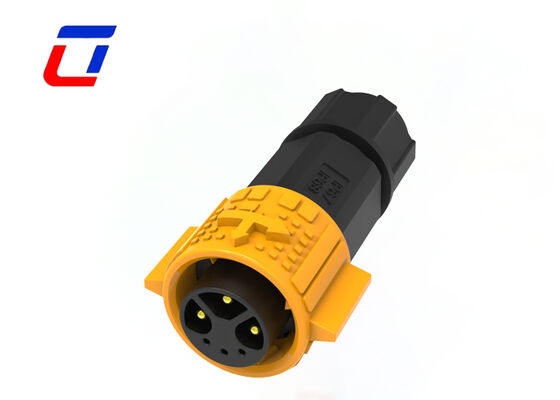

防水電線対電線コネクタ M19 3+3ピン 15A クイックコネクタ
3ピン主電源ピンは、大断面金メッキ銅合金製で、15Aの高電流を効率的に伝送し、電力伝送中の熱損失を最小限に抑えるように特別に設計されています。これにより、連続高負荷動作下でも安定した効率的な電力供給が保証されます。これを補完するように、3ピン補助ピンは信号伝送専用で、独立したシールド構造を備えており、電源ノイズを信号経路から効果的に分離します。この統合設計は、産業用センサーやコントローラーなどのデバイスの「電源+信号」複合接続要件に完全に適合し、個別の電源および信号コネクタの取り付けの手間を省き、全体の配線システムを簡素化します。
中電力機器の動作要求に合わせて特別に最適化された電源ピンは、接触抵抗が≤3mΩで、電力伝送中のエネルギー損失を最小限に抑えます。さらに、電源ピンは多本撚り構造を採用しており、熱膨張・収縮や長期間の高電流使用中の振動による機械的疲労に対するピンの耐性を大幅に向上させ、ピンの変形を防ぎ、一貫した性能を保証します。
対応する圧着端子は高温焼鈍処理を受けており、このプロセスにより端子の延性と接続信頼性が向上します。ワイヤと圧着する際、この処理によりタイトで低抵抗の接続が保証され、接触不良による接合部の加熱リスクが効果的に低減され、電気接続全体の安全性と安定性がさらに向上します。
| 製品タイプの特徴 | コネクタシステム：ケーブル対ケーブル シール可能：はい コネクタと端子の終端：ワイヤ＆ケーブル 円形コネクタタイプ：プラグ、レセプタクル シェルタイプ：プラスチックシェル 製品タイプ：コネクタキット |
|---|---|
| 構成機能 | ポジション数：3+3 信号ポジション数：3 端子プリロード：はい |
| 電気的特性 | 動作電圧（VAC）：最大600V 動作電圧（VDC）：最大600V |
| ボディの特徴 | シェル材質：PA66 円形コネクタ絶縁材タイプ：低火災性熱可塑性プラスチック 気密シール：はい エントリースタイル：サイド 環境保護タイプ：エラストマーシール、気密シール Oリング材質：エラストマーシール、気密シール 環境保護：はい |
| コンタクト機能 | コンタクト電流定格（最大）：最大15A 円形コネクタコンタクトタイプ：ピン・ソケット |
| 機械的アタッチメント | コネクタ取り付けタイプ：ケーブルマウント（フリーハンギング） 嵌合アライメントタイプ：キー付き 嵌合保持：あり |
| 寸法 | ワイヤサイズ（AWG）：20AWG、18AWG、16AWG、14AWG |
| 使用条件 | 動作温度範囲：-40℃～105℃ IP防水シールレベル：IP67 IP防塵シールレベル：6 |
| 業界標準 | UL難燃性等級：UL 94V-0 |
A1：定格電圧は動作電圧とも呼ばれ、主にコネクタの絶縁材の種類や端子間の間隔によって決まります。定格電圧未満のコンポーネントやデバイスの一部は、その機能を完全に果たせない場合があります。
A2：通関に必要な書類（商業送り状、梱包明細書、船荷証券、認証レポート）をすべて提供します。通関手数料および関税は購入者が負担します（EXW/FOB条件）。必要に応じて書類作成を支援できます。
A3：はい、仕様、色、ロゴ、パッケージのカスタマイズが可能です。詳細な要件をお知らせいただければ、サンプル確認プロセスを経てお見積もりいたします。
