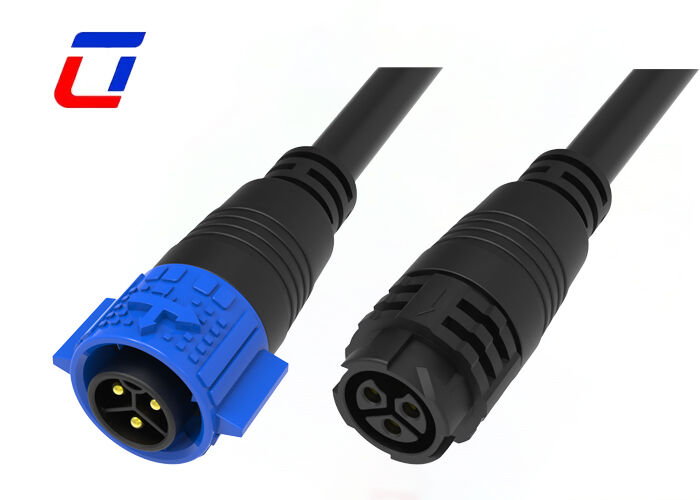

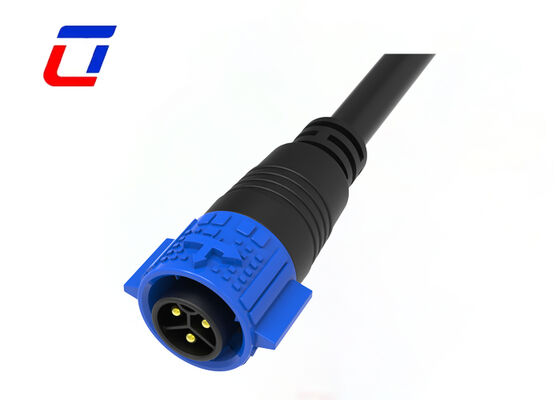

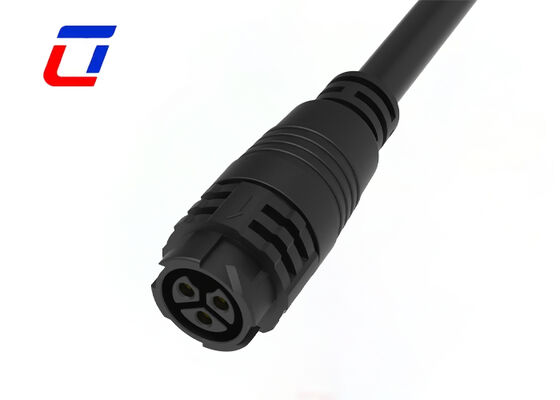

Name: 20A 3ピン電源ケーブルコネクタ M19 DC防水クイックコネクタ
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

ホーム製品防水プラグのソケット

20A 3ピン電源ケーブルコネクタ M19 DC防水クイックコネクタ

商品の詳細:

起源の場所:	中国
ブランド名:	Ulinkcon
証明:	CE/Rohs/TUV/UL
モデル番号:	M19

お支払配送条件:

最小注文数量:	交渉
価格:	交渉可能
パッケージの詳細:	1.ビニール袋;2.カートン;3.顧客の要件に従って
受渡し時間:	3~6営業日
支払条件:	T/T、D/P、L/C、D/A、、ウェスタンユニオン、マネーグラム
供給の能力:	月間100,000ペア

連絡先

詳細製品概要

電流定格:	20A	材料:	PA66 および真鍮錫メッキ
定格電圧:	300V	難燃性等級:	UL94-V0
タイプ:	ワイヤからワイヤへ	温度:	-40~105°C
ハイライト:	20A 防水電源コネクター , M19 DCクイックコネクタ , 3ピンの防水プラグソケット

20A 3ピン電源ケーブルコネクタ M19 DC防水クイックコネクタ

製品概要

M19 3ピン 300V防水ケーブルコネクタクイックロック電源用

主な特徴

品名: M19防水ケーブルコネクタ
仕様: ストレートオスコネクタ、エルボーオスコネクタ、前面実装ワイヤツーボード、背面実装ワイヤツーボード、一体型射出成形
結合方法: セルフロック
ピン数: 2～22ピン
プラグ: アセンブリタイプと射出タイプが利用可能
ソケット: フロントマウント、バックマウント、PCBマウント
防水等級: IP67/IP68
コネクタタイプ: アセンブリロックネジ; アセンブリ溶接; ケーブル付き射出成形
ワイヤゲージ: 1.0-6.0mm² (18AWG-10AWG)
配線範囲（組み立て済み）: 6.0mm～16mm; 成形6.0mm～16.5mm
耐久性: 3000回
適用温度: -40℃～105℃

クイック説明

標準のM19インターフェース仕様を採用し、このコネクタは20Aの定格電流を持つ3ピン電源システムに完全に適合します。電力損失を最小限に抑えながら電力を効率的に伝送し、接続の汎用性と電源の安定性のバランスを取り、さまざまな屋外電気機器のインターフェースニーズに対応します。

IP67高レベル保護性能: IP67の防塵・防水性能を実現し、雨、水しぶき、湿度、ほこり、油の汚染、腐食に効果的に抵抗します。屋外電源接続のための堅牢な保護バリアを構築し、異物の侵入による伝送障害や安全上の危険を排除します。
安定した定格パラメータ構成: 定格電流20Aと標準M19インターフェースにより、3ピン電源システムに完全に適合し、安定した電流伝送を保証し、電力損失を最小限に抑え、屋外機器の継続的な電源供給ニーズに対応します。
全シナリオの耐候性: 屋外エリア、建設現場、鉱山、ドックなどの複雑で過酷なシナリオに対応し、常に接続の密着性と操作の安全性を維持し、短絡や漏電などの環境誘発リスクを根本的に回避します。
高強度で耐久性のある構造: 優れた耐衝撃性と耐老化性能を備えた高強度エンジニアリングプラスチック製のハウジング。温度許容範囲は-40℃から105℃で、長期間の屋外使用後も変形やひび割れに強く、さまざまな地域の極端な気候に適応します。
高効率導電性端子設計: 特殊なメッキ処理を施した高品質で高導電性の銅端子を装備。接触抵抗を大幅に低減し、導電性を向上させ、酸化および腐食に対する耐性を高め、製品の耐用年数を大幅に延長します。

技術仕様

電気的パラメータ

極数	3ピン
電流定格	最大20A
電圧定格	最大300VAC
耐久電圧	1500VAC @ 60秒

技術的パラメータ

接触抵抗	最大10mΩ
絶縁構造	500MΩ at 500VDC
動作温度	-40℃～+105℃
IPクラス	IP67 (1m / 30分) 嵌合時
金型材料	PA66
コンタクト/端子材料	金メッキ真鍮
シール材	シリコン

動作パラメータ

電圧定格	最大600VAC
電流定格	最大15A
最小ワイヤサイズOD	3.0mm～6.0mm
最大ワイヤサイズOD	8.0mm～10.0mm
最大ケーブル断面積	0.5mm²～2.5mm²

設計スケッチ

よくある質問

どのような配送方法を提供していますか？納期はどのくらいですか？

複数の配送オプションを提供しています：1）宅配便（DHL/UPS/FedEx）：小包の場合3～7営業日; 2）航空貨物：7～15営業日; 3）海上貨物：20～45営業日。納期は、目的地と配送方法によって異なります。

製品は認証されていますか？どのような認証を取得していますか？

当社の製品はすべてRoHS、CE、およびその他の国際規格によって認証されています。特定の認証（例：FCC、UL）は、お客様のターゲット市場に基づいてリクエストに応じて提供できます。

製品の購入方法

以下を行う必要があります:

電流定格とコンタクト数を確認する
アセンブリスタイルを確認する
ケーブルワイヤゲージを確認する
ケーブル長と材質を確認する
