Name: M19 高電流線 板への接続器 300V 男性 女性接続器 4ピン
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

ホーム製品防水電源コネクタ

M19 高電流線板への接続器 300V 男性女性接続器 4ピン

商品の詳細:

起源の場所:	中国
ブランド名:	Ulinkcon
証明:	CE/Rohs/TUV/UL
モデル番号:	M19

お支払配送条件:

最小注文数量:	交渉
価格:	交渉可能
パッケージの詳細:	1.ビニール袋;2.カートン;3.顧客の要件に従って
受渡し時間:	3~6営業日
支払条件:	T/T、D/P、L/C、D/A、、ウェスタンユニオン、マネーグラム
供給の能力:	月間100,000ペア

連絡先

詳細製品概要

電流定格:	15A	定格電圧:	300V
コネクタの種類:	クイックコネクタ	材料:	ナイロン
色:	赤青白黒黄	難燃性等級:	UL94-V0
ハイライト:	M19防水電源コネクタ 4ピン , 高電流のワイヤーからボード接続器 , 300Vオスメスコネクタ

M19 高電流線板への接続器 300V 男性女性接続器 4ピン

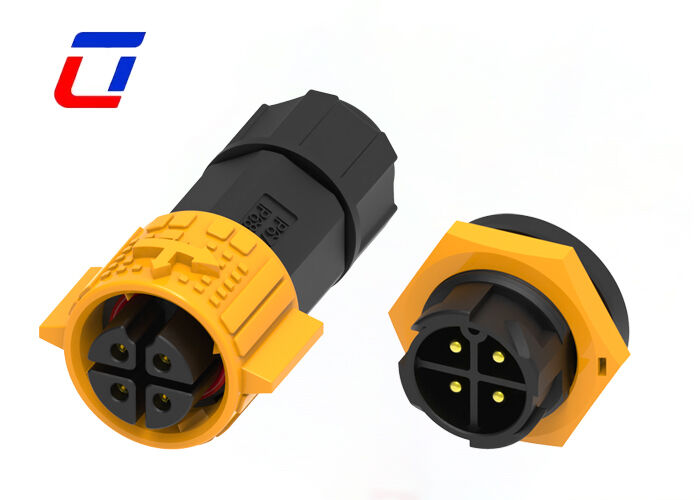

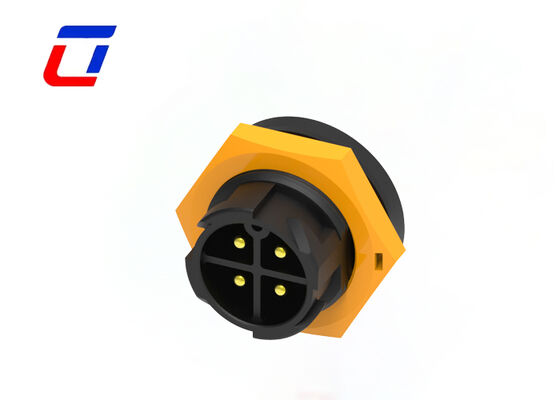

IP67 防水 M19 4ピン男性から女性屋外接続器

M19シリーズ4Pinワイヤー・トゥ・ボード (WTB) 男性および女性コネクタは,電流15Aと電圧300Vを指定した高電流伝送アプリケーションのために設計されています.頑丈な構造と安定した電気性能により,工業および設備の接続のための理想的なソリューションです男性と女性のペアリングデザインは,ワイヤと回路板の間の信頼性の高い接続を保証します.4ピンの構成は,中高功率機器の信号と電源伝送要件を満たす.

このコネクタは UL94 V0 耐火基準に準拠したガラス繊維強化ナイロンホイスで優れた高温耐性耐腐蝕性断熱性能-40°Cから105°Cまでの温度環境で信頼性のある動作. 高伝導性の黄金塗装の青銅コンタクトは,コンタクト抵抗が10mΩ以下で,500mΩを超える隔熱抵抗高電流送電中に最小限の損失と熱発生を保証する.

選択的なプッシュ・プル・セルフロックやプラスチック製のスレッド固定メカニズムにより,コネクタは産業用振動環境でも安全な接続を維持します.RoHS環境基準に準拠し,CEとULによって認証されています産業自動化機器,電源モジュール,LEDディスプレイ,医療機器,新しいエネルギーシステムに応用できます

主要な特徴

プッシュロック迅速解き放たれるシステム
複数のピンの配置: 2Pin, 3Pin, 4Pin, 5Pinの電源
組み合わせた電源と信号オプション:3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pinと2+20Pin
シグナルのみのオプション: 6Pinから18Pinまで
電線から電線,および電線から板へのアプリケーションのためのフィールド組立バージョン
15A 連続運転の電流値
ケーブル組み立てサービス
OEM/ODMのカスタマイズ歓迎

電気パラメータ

ポーランド人数	4ピン
現在の格付け	最大15A
定位電圧	最大300VAC
耐久性電圧	1000VAC @ 60s

テクニカルパラメータ

接触抵抗	10 mΩ 最大
断熱構造	500 MΩ 500VDC で
動作温度	-40°C ~ +105°C
IPクラス	IP67 (1m / 30min) マッチング時
模具素材	PA66
接触/端末材料	黄金で覆われた銅
密着物	シリコン

操作パラメータ

定位電圧	600VAC 最大
現在の格付け	最大15A
ワイヤサイズ OD	3.0mm ~ 6.0mm
ワイヤの最大サイズ OD	8.0mm ~ 10.0mm
最大ケーブル横断面	0.5mm2 ~ 2.5mm2

応用産業

成長灯
通信機器
製品コード化機械
製品コードシステム
インクジェットシステム
太陽系
工業用インクジェット機器
電源装置
検査室の法医学・病理学機器
通信機器
重機械

製品設計

よく聞かれる質問

あなたは工場か貿易会社ですか.

私たちは,中国深?? 市バオアン地区のウリンコン工業公園に位置する工場です.

定位電圧とは?

レーティング電圧とも呼ばれるレーティング電圧は,主にコネクタの隔熱材料と接触距離に依存する.一部のコンポーネントはレーティング電圧以下では適切に機能しない可能性があります.

どうやってサンプルを手に入れるの?

運送費は顧客が負担します. 運送番号と詳細な住所をお教えください.

オーダーメイドのラベルは?

はい,私的なラベルとカスタムパッケージをサポートします. 私たちのプロのデザインチームは,パッケージデザインの要件を支援するために利用できます.
