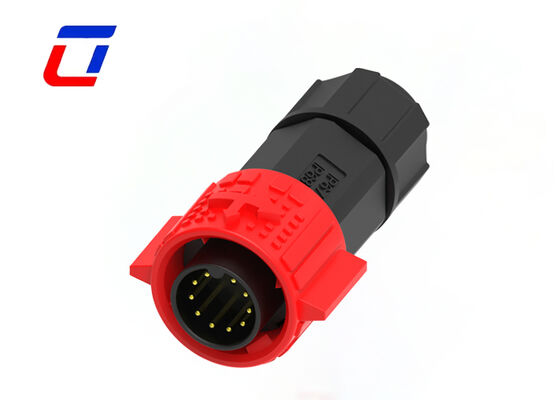

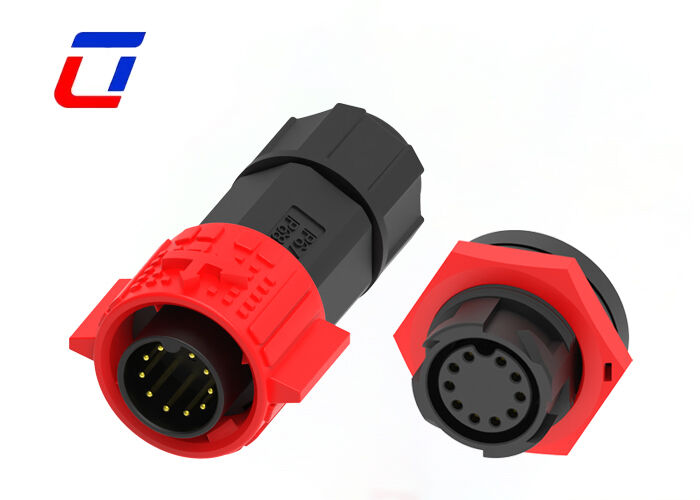

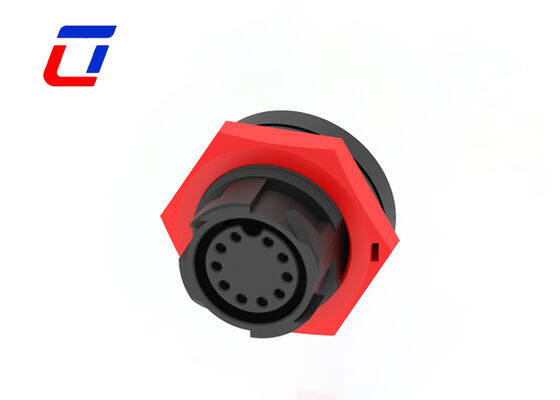

Name: 10ピンデータコネクタ M19 防水クイックコネクト電線対基板コネクタ
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

ホーム製品防水データコネクタ

10ピンデータコネクタ M19 防水クイックコネクト電線対基板コネクタ

商品の詳細:

起源の場所:	中国
ブランド名:	Ulinkcon
証明:	CE/Rohs/TUV/UL
モデル番号:	M19

お支払配送条件:

最小注文数量:	交渉
価格:	交渉可能
パッケージの詳細:	1.ビニール袋;2.カートン;3.顧客の要件に従って
受渡し時間:	3~6営業日
支払条件:	T/T、D/P、L/C、D/A、、ウェスタンユニオン、マネーグラム
供給の能力:	月間100,000ペア

連絡先

詳細製品概要

ピン:	10ピン	材料:	ナイロン
電流定格:	5A	定格電圧:	300V
保護レベル:	IP67	難燃性等級:	UL94-V0
ハイライト:	10ピン防水データコネクタ , M19クイックコネクト電線コネクタ , 防水電線対基板コネクタ

10ピンデータコネクタ M19 防水クイックコネクトワイヤ・ツー・ボードコネクタ

製品概要

M19 10ピン防水クイックディスコネクトワイヤ・ツー・ボードコネクタは、過酷な環境下での堅牢な性能を必要とする産業用途向けに、信頼性の高い接続ソリューションを提供します。

コア信号仕様

低電力伝送に最適化された10ピン信号専用コアを備えたM19インターフェース。誤接続を防ぐための正確なピン配置を備えたクイックオスのメスドッキング機能を備え、マルチグループ並列信号伝送の要件をサポートします。

屋外保護設計

統合された防水シーリングは、雨、埃、結露、紫外線への耐性を提供します。耐候性エンジニアリングプラスチックシェルは、-40℃から105℃までの温度耐性を提供し、優れた耐老化性を備えているため、過酷な屋外気候に適しています。

信号伝送性能

金メッキ真鍮ピンコアにより、超低接触抵抗、最小限の信号損失、強力な干渉防止機能を確保し、信号の歪みを防ぎ、クリアな伝送を保証するように最適化されています。

接続の利点と用途

スナップオンオスのメス接続システムは、スムーズなプラグイン、確実なロック、優れた防振/落下性能を提供します。屋外センサー、セキュリティ監視、照明制御、環境モニター、およびさまざまな産業用途で広く使用されています。

電気的パラメータ

極数	10ピン
定格電流	最大5A
定格電圧	最大300VAC
耐久電圧	1500VAC @ 60秒

適用産業

成長ライト
通信アプリケーション
製品コーディングマシン
在庫製品コーディング
インクジェットシステム
ソーラーシステム
産業用インクジェット機器
電力設備
実験室の法医学および病理学機器
通信機器
重機

技術的パラメータ

接触抵抗	最大10mΩ
絶縁構造	500VDCで500MΩ
動作温度	-40℃～+105℃
IPクラス	IP67（1m / 30分）嵌合時
金型材料	PA66
コンタクト/端子材料	金メッキ真鍮
シール材	シリコーン

主な特徴

プッシュロッククイックリリースシステム
マルチコアオプション：電源用2ピン、3ピン、4ピン、5ピン
電源信号複合用3+2ピン、3+3ピン、3+4ピン、3+5ピン、3+9ピン、2+20ピン
信号利用可能用6ピン、7ピン、8ピン、9ピン、10ピン、11ピン、12ピン、14ピン、16ピン、18ピン
現場組立バージョン：ワイヤ・ツー・ワイヤとワイヤ・ツー・ボードの両方のオプション
ケーブルアセンブリサービス対応、カスタム歓迎
OEM/ODM歓迎

動作パラメータ

定格電圧	最大300VAC
定格電流	最大5A
最小ワイヤサイズOD	3.0mm～6.0mm
最大ワイヤサイズOD	8.0mm～10.0mm
最大ケーブル断面積	0.5mm²～2.5mm²

設計スケッチ

よくある質問

Q: あなたは工場ですか、それとも商社ですか？

A: 私たちは工場です。中国深セン市宝安区Ulinkcon工業団地にあります。

Q: どのような支払い方法を受け付けていますか？

A: 主要な国際的な支払い方法をサポートしています：T/T（電信送金）、L/C（信用状）、PayPal、およびWest Union。大量注文の場合、出荷前の30％頭金+70％残高が当社の標準条件です。

Q: どのような配送方法を提供していますか？納期はどのくらいですか？

A: 複数の配送オプションを提供しています：1）宅配便（DHL/UPS/FedEx）：小包の場合3～7営業日; 2）航空貨物：7～15営業日; 3）海上貨物：20～45営業日。納期は、目的地と配送方法によって異なります。
