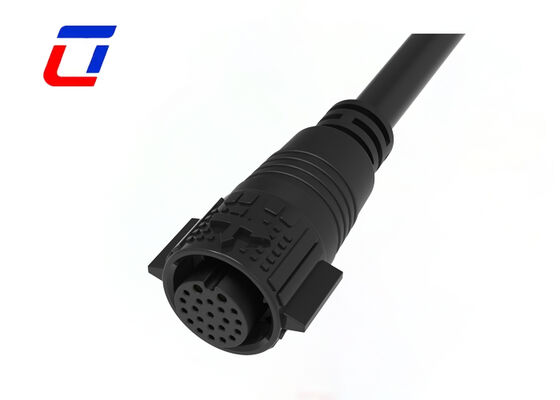

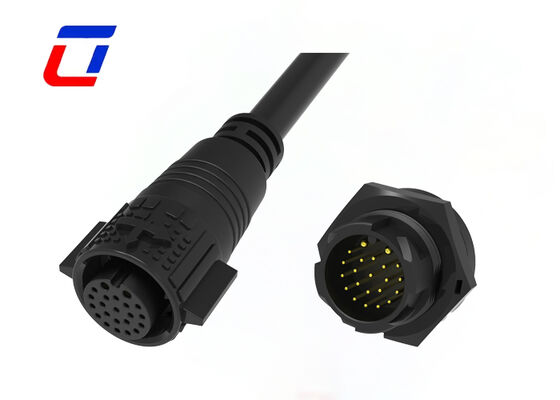

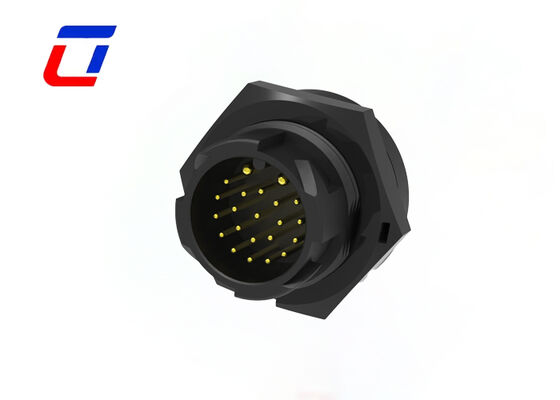

Name: M19 2+20 ピン LEDライトコネクタ クイックコネクタ 男性 女性ケーブルコネクタ
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

ホーム製品多ピンコネクタは防水する

M19 2+20 ピン LEDライトコネクタクイックコネクタ男性女性ケーブルコネクタ

商品の詳細:

起源の場所:	中国
ブランド名:	Ulinkcon
証明:	CE/Rohs/TUV/UL
モデル番号:	M19

お支払配送条件:

最小注文数量:	交渉
価格:	交渉可能
パッケージの詳細:	1.ビニール袋;2.カートン;3.顧客の要件に従って
受渡し時間:	3~6営業日
支払条件:	T/T、D/P、L/C、D/A、、ウェスタンユニオン、マネーグラム
供給の能力:	月間100,000ペア

連絡先

詳細製品概要

材料:	PA66&銅合金	定格電圧:	300V
保護レベル:	IP67	難燃性等級:	UL94-V0
色:	白青赤黒黄	接続モード:	プッシュロック
ハイライト:	M19 LEDライトコネクタ , 2+20 ピン防水コネクタ , スピードコネクタ

M19 2+20 ピン LED ライトコネクタクイックコネクトオスメスケーブルコネクタ

製品概要

過酷な環境下での信頼性の高い性能のために設計された、M19 20 ピンデータコネクタを備えた防水マルチ 2 ピン電源コネクタ。

主な仕様とデュアル電流適応

2+20 ピンの精密なレイアウトは、電源チャネルと信号チャネルを分離します。M19 標準円形インターフェースは、フルオスコネクタとメスコネクタを備え、15A+5A のデュアル定格電流出力をサポートします。高電力供給には 15A、低電力信号伝送には 5A で、マルチロードの連携に対応します。精密なドッキング、安定した接触インピーダンス、ケーブル互換性、効率的な設置が特徴です。

高レベルの防水保護

IP67 防水および防塵、高性能ゴムリングを備えた一体型密閉ハウジングは、雨、飛沫、ほこり、短時間の浸水に耐えます。デュアル電流伝送における短絡や漏電のリスクを排除し、屋外、湿度の高い、複雑な環境での安定性を確保します。

安全なオスコネクタとメスコネクタのプラグイン設計

挿入後の自動ロックを備えた精密なスナップオン構造により、振動や引っ張りに強い接続を確保します。専門的な工具なしで簡単にロック解除できるため、頻繁なプラグインシナリオに適したメンテナンスが容易になります。

アプリケーション業界

成長ライト
通信アプリケーション
製品コーディングマシン
在庫製品コーディング
インクジェットシステム
ソーラーシステム
産業用インクジェット機器
電力機器
実験室の法医学および病理学機器
通信機器
重機

電気的パラメータ

極数	2+20 ピン防水コネクタ
定格電流	15A+5A
定格電圧	最大 300VAC
耐久電圧	1500VAC @ 60 秒

技術的パラメータ

接触抵抗	最大 10 mΩ
絶縁構造	500VDC で 500 MΩ
動作温度	-40℃ ～ +105℃
IP クラス	IP67 (嵌合時 1m / 30分)
金型材料	PA66
接触/端子材料	金メッキ真鍮
シール材	シリコン

動作パラメータ

定格電圧	最大 600VAC
定格電流	最大 20A
最小ワイヤサイズ OD	3.0mm ～ 6.0mm
最大ワイヤサイズ OD	8.0mm ～ 10.0mm
最大ケーブル断面積	0.5mm² ～ 2.5mm²

設計スケッチ

よくある質問

Q: あなたは工場ですか、それとも商社ですか？

A: 私たちは工場です。中国深セン市宝安区Ulinkcon工業団地にあります。

Q: サンプルを入手するにはどうすればよいですか？

A: サンプルを提供できることを光栄に思います。送料はお客様のご負担となります。宅配便番号と詳細な住所をお知らせいただければ、すぐにサンプルをお送りします。

Q: 大量注文の割引はありますか？

A: はい、大量注文には段階的な割引を提供しています。ご注文数が多ければ多いほど、価格競争力が高まります。カスタマイズされた見積もりについては、ご希望の数量をお知らせください。
