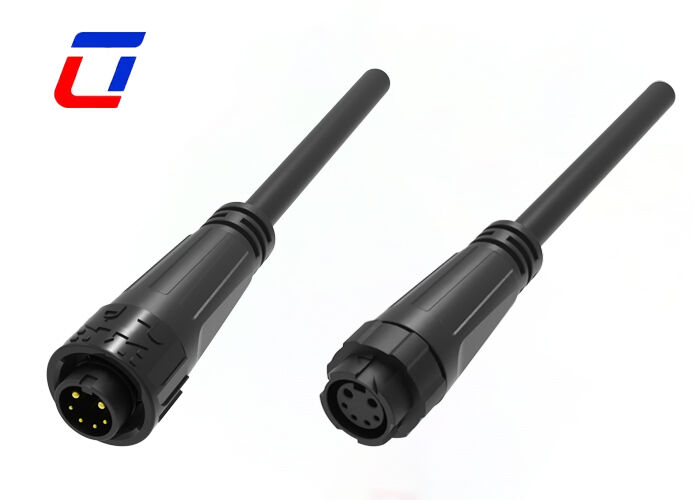

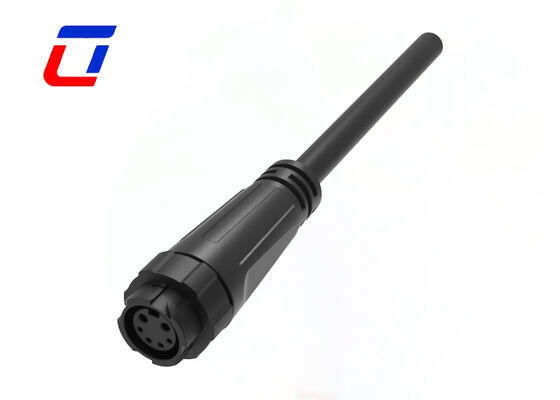

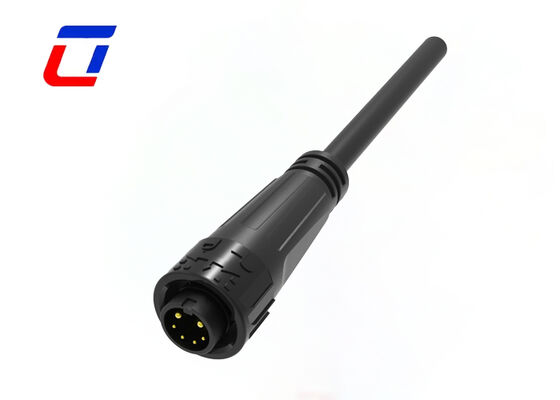

Name: M16 15A+5A 小型防水ワイヤーコネクタ クイックリリース IP67 コネクタ 2+4 ピン
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M16
Availability: InStock

ホーム製品多ピンコネクタは防水する

M16 15A+5A 小型防水ワイヤーコネクタクイックリリース IP67 コネクタ 2+4 ピン

商品の詳細:

起源の場所:	中国
ブランド名:	Ulinkcon
証明:	CE/Rohs/TUV/UL
モデル番号:	M16

お支払配送条件:

最小注文数量:	交渉
価格:	交渉可能
パッケージの詳細:	1.ビニール袋;2.カートン;3.顧客の要件に従って
受渡し時間:	3~6営業日
支払条件:	T/T、D/P、L/C、D/A、Western Union、MoneyGram
供給の能力:	月間100,000ペア

連絡先

詳細製品概要

タイプ:	防水コネクタ	ピン:	2+4ピン
材料:	PA66、UL94-V0	防水レベル:	IP67
動作温度:	-40℃～+105℃	接点材質:	真鍮金メッキ
ハイライト:	M16 防水ワイヤーコネクタ , 15A+5A クイックリリースコネクタ , IP67 2+4 ピンコネクタ

M16 15A+5A 小型防水ワイヤーコネクタクイックリリース IP67コネクタ 2+4ピン

PA66プラスチック 2+4マルチピン IP67防水コネクタ M16

防水オス・メスコネクタ適用産業

成長ライト
通信アプリケーション
製品コーディングマシン
在庫製品コーディング
インクジェットシステム
ソーラーシステム
産業用インクジェット機器
電力機器
ラボフォレンジック・病理学機器
通信機器
重機

IP67コネクタ 2+4ピン製品概要

M16 2+4ピン小型防水クイックリリースコネクタ（IP67）は、統合された電源および信号伝送アプリケーション向けに特別に設計されています。15Aの高電流供給と5Aの信号伝送をサポートするデュアル仕様機能を備えたこのコネクタは、複雑な環境で動作する小型デバイスに信頼性の高い接続性を提供します。M16インターフェース規格に準拠し、設置の柔軟性と接続の安定性を両立させたコンパクトな構造設計が特徴で、スペースに制約のある機器に最適です。

革新的な2+4ピン機能ゾーニングレイアウトにより、電源と信号の独立した伝送が可能で干渉がありません。2ピンチャンネルは15A定格電流を運び、小型デバイスへの安定した電源供給を実現します。4ピンチャンネルは5Aの信号インタラクションを処理し、制御コマンドとデータの正確な伝送を保証します。クイックリリース機構により、工具不要の抜き差し操作が可能で、挿入後に自動ロックされ、振動や外部の引き抜き力に効果的に抵抗して偶発的な切断を防ぎ、設置、メンテナンス、機器のデバッグ効率を大幅に向上させます。

IP67保護等級を備えたこのコネクタは、完全に密閉されたシーリング構造とカスタム防水ゴムリングを備え、包括的な防水・防塵機能を提供します。ほこりの侵入を完全にブロックし、1mの水に30分間浸漬しても機能し、雨水、湿気、砂塵の侵入などの過酷な条件に容易に対応し、短絡や接触不良のリスクを低減します。

材料選定は性能と耐久性を優先しています。導体には高導電率の無酸素銅を使用し、錫メッキによる酸化防止処理を施すことで、伝送損失と発熱を低減し、15A/5Aのデュアル電流要件に対応します。ハウジングは高絶縁グレードのエンジニアリングプラスチック製で、耐老化性、耐衝撃性、軽量性に優れ、長期間の屋外または産業環境への暴露に耐え、製品の寿命を延ばします。小型自動化機器、屋外センサー、ポータブル機器、セキュリティ監視端末、小型新エネルギー機器などに広く使用され、安定した機器動作のための全天候型接続信頼性を提供します。

金メッキワイヤーコネクタ技術仕様

電気的パラメータ

極数	2+4ピン防水コネクタ
定格電流	15+5A max.
定格電圧	300VAC max
耐電圧	1500VAC @ 60 s.

技術的パラメータ

接触抵抗	10 mΩ max
絶縁構造	500 MΩ at 500VDC
動作温度	-40°C ~ +105°C
IPクラス	IP67 (1m / 30min) when mated
モールド材質	PA66
コンタクト/端子材質	金メッキ真鍮
シール材	シリコン

操作パラメータ

定格電圧	600VAC max
定格電流	15A max
最小ワイヤーサイズOD	3.0mm ~ 6.0mm
最大ワイヤーサイズOD	8.0mm ~ 10.0mm
最大ケーブル断面積	0.5mm² ~ 2.5mm²

製品設計

よくある質問

Q1: 通関手続きは誰が担当しますか？必要な書類は提供されますか？

A: 完全な通関書類（商業インボイス、梱包リスト、船荷証券、認証レポート）を提供します。通関手数料および関税は購入者が負担します（EXW/FOB条件）。必要に応じて書類作成を支援できます。

Q2: 商品受け取り後に支払いはできますか？

A: 初めての協力の場合、円滑な生産を確保するために前払いが必要です。長期的な信頼できる顧客の場合、数回の成功した注文後に柔軟な支払い条件を検討できます。

Q3: サンプルを入手するにはどうすればよいですか？

A: サンプルを提供できることを嬉しく思います。送料はお客様のご負担となります。お客様の宅配便アカウント番号と詳細な住所をお知らせいただければ、すぐにサンプルを発送いたします。

Q4: 注文方法を教えてください。プロセスはどのようなものですか？

A: 注文プロセスは簡単です。1) 製品詳細を確認し、プロフォーマインボイス（PI）を取得します。2) 合意された頭金をお支払いいただきます。3) 生産を開始し、進捗状況を更新します。4) 出荷前に残金をお支払いいただきます。5) 配送を手配し、追跡情報を提供します。
