Name: 2+20ピン防水コネクタ M25 屋外 IP67 ケーブルコネクタ シグナルパネル
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

ホーム製品多ピンコネクタは防水する

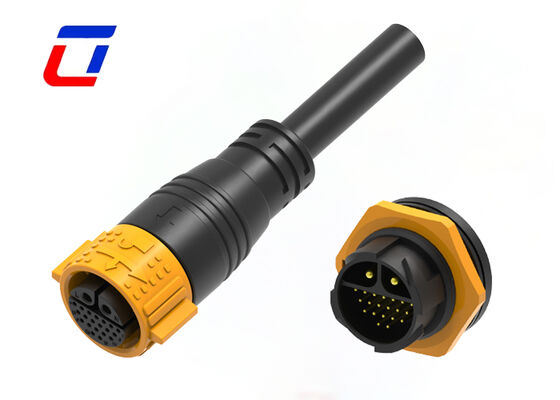

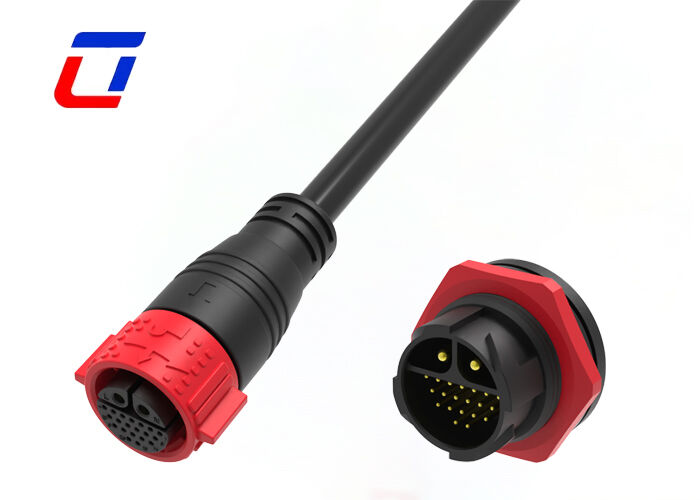

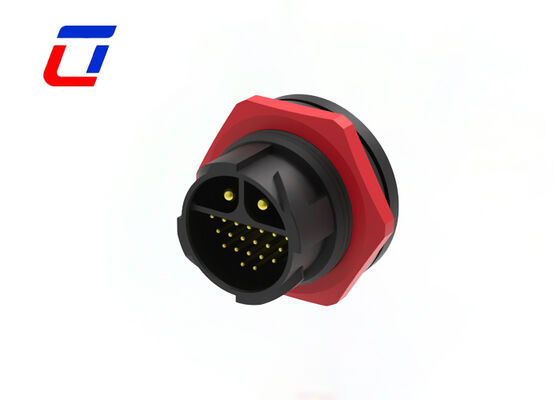

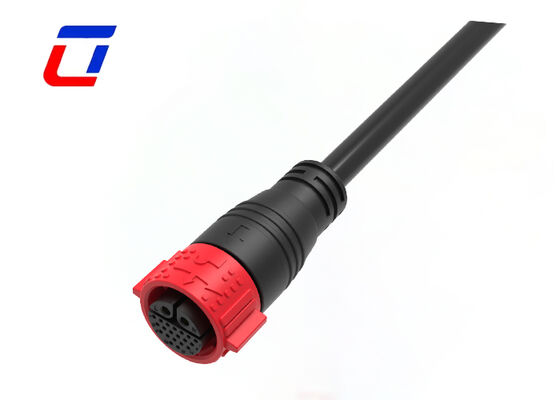

2+20ピン防水コネクタ M25 屋外 IP67 ケーブルコネクタシグナルパネル

商品の詳細:

起源の場所:	中国
ブランド名:	Ulinkcon
証明:	CE/Rohs/TUV/UL
モデル番号:	M25

お支払配送条件:

最小注文数量:	交渉
価格:	交渉可能
パッケージの詳細:	箱
受渡し時間:	5~8 営業日
支払条件:	T/T、D/A、D/P、マネーグラム、L/C
供給の能力:	毎月100000ペア

連絡先

詳細製品概要

ピン数:	2+20Pin防水コネクタ	接点材質:	真鍮金メッキ
温度範囲:	-40℃～+105℃	防水定格:	IP67
応用:	ソーラーパネル	色:	赤/青/緑
難燃性等級:	UL94-V0
ハイライト:	2+20 ピン防水コネクタ , M25 屋外 IP67 ケーブルコネクタ , 防水シグナルパネルコネクタ

2 + 20 ピン防水コネクタ M25 屋外 IP67 ケーブルコネクタ信号パネル

2 + 20 ピンのクイックリリース IP67 ワイヤをボード電源および信号コネクタに接続します。 M25 電源信号コネクタ 2+20 ピン IP67 20A+5A ワイヤ対基板コネクタ。

製品概要

信号および力の多コネクタ M25 2+20 ピンはボードへの 300 ボルトワイヤーを防水します

主な特長

高い防水性能：IP67保護等級により、粉塵、雨水、汚染物質の侵入を防ぎます。信号伝送に影響を与えることなく、短期間の浸漬（深さ 1m 以下、30 分以下）に耐えます。
標準 M25 インターフェイス設計:優れた密閉性としっかりとした取り付けを備えたプッシュロックインターフェイス。標準の M25 取り付けアクセサリと互換性があり、組み立てとメンテナンスが簡単です。
2+20ピン構成:合計 22 ピン (電源 2 個 + 信号 20 個) により、電源と信号を別々に伝送できます。マルチチャンネルのケーブル対基板接続をサポートします。
ケーブルと基板の接続:正確なピン位置と密着性を備えた特殊な C2B 接続により、低抵抗で安定した信号伝送を実現します。
屋外およびパネル取り付け用途:高温/低温、紫外線、老化に耐性があります。過酷な屋外環境でもパネルをシームレスに統合できるように設計されています。
安定した信号伝送:優れた導電性と耐腐食性を備えた高品質の導電性材料により、信号損失と干渉を最小限に抑えます。

応用産業

通信機器製品コーディングマシンおよびインクジェットシステム太陽系電力設備研究所の法医学および病理学機器重機産業用インクジェット装置

技術仕様

電気的パラメータ

極数	22ピン電線対基板コネクタ
電流定格	20A+5A
定格電圧	最大AC300V
耐久電圧	2500VAC @ 60秒

技術的パラメータ

接触抵抗	10mΩ以下
絶縁構造	500VDCで500MΩ
動作温度	-40℃～+105℃
IPクラス	IP67(1m/30分)
金型材料	PA66
接点・端子材質	金メッキ真鍮
シール材質	シリコーン

動作パラメータ

定格電圧	最大AC600V
電流定格	最大40A
最小ワイヤーサイズ外径	6.5mm～10mm
最大ワイヤサイズ外径	10.5mm～18mm
最大ケーブル断面積	0.5mm2～6.0mm2

製品構成

製品寸法

技術的な詳細

よくある質問

定格電圧とは何ですか?

動作電圧とも呼ばれる定格電圧は、使用されるコネクタの絶縁材料と接点のサイズによって異なります。一部のコンポーネントまたはデバイスは、定格電圧を下回ると適切に機能しない場合があります。

大量注文の場合の割引はありますか?

はい、大量注文に対して段階的な割引を提供しています。注文数が増えるほど、価格競争力が高まります。カスタマイズされたお見積りの場合は、予定数量をお知らせください。

荷物を追跡するにはどうすればよいですか?

商品が発送されると、追跡番号と物流プラットフォームのリンクが提供されます。オンラインでリアルタイムのステータスを追跡したり、最新情報について当社のチームに連絡したりできます。
