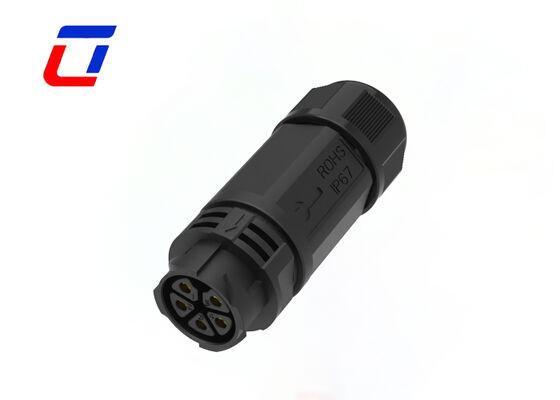

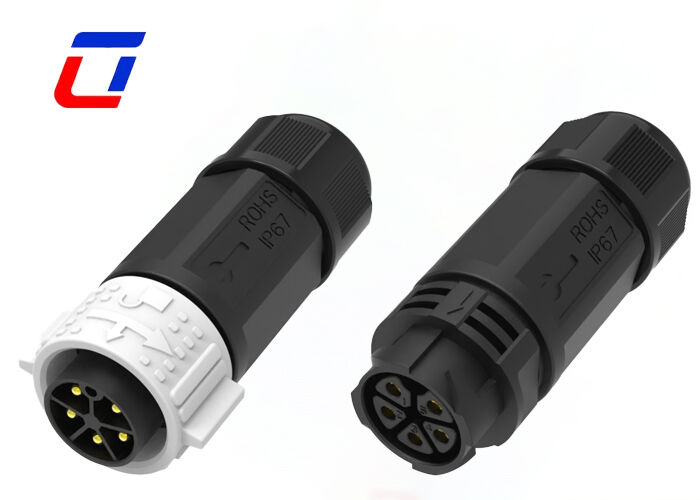

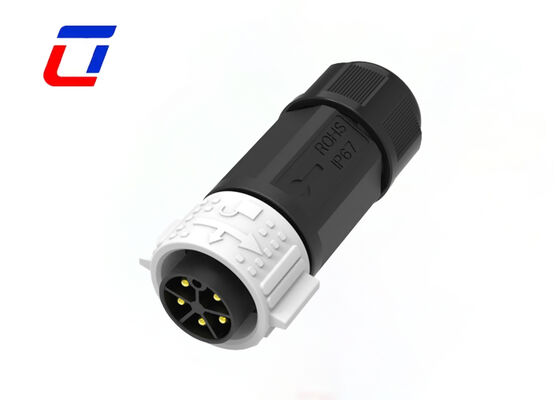

Name: 外部M25 5ピン防水コネクタ プッシュ 男性 女性コネクタ 20A 電力
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

ホーム製品防水電源コネクタ

外部M25 5ピン防水コネクタプッシュ男性女性コネクタ 20A 電力

商品の詳細:

起源の場所:	中国
ブランド名:	Ulinkcon
証明:	CE/Rohs
モデル番号:	M25

お支払配送条件:

最小注文数量:	交渉
価格:	交渉可能
パッケージの詳細:	高品質の輸出カートン
受渡し時間:	3~6営業日
支払条件:	T/T、D/A、D/P、マネーグラム、L/C
供給の能力:	毎月100000ペア

連絡先

詳細製品概要

ピン数:	5ピン	防水定格:	IP67
温度範囲:	-40℃～+105℃	応用:	ソーラーパネル
色:	赤/黒/緑	シール材:	防水Oリング
ハイライト:	5ピンの防水電源コネクタ , 外部用M25防水接続器 , 20A 防水男性女性接続器

50A 防水高い電流 M25 5 ピン電気ケーブルコネクタ PA66

製品概要

屋外用コア仕様: 均等に配置された 5 つのピンを備えた M25 丸型屋外電源コネクタ、定格電流 20A、屋外中電力機器の電源用に特別に設計されています。ピンは精密な射出成形位置決めを採用しており、スムーズな差し込みと妨害がなく、屋外機器の安定した電力供給のニーズに適応します。ネジ構造がなく、操作が便利なプッシュ式接続設計を採用しており、屋外での迅速な設置シナリオに適しています。
プッシュ式オス-メスプラグイン設計：工具不要の便利なプッシュ式オスメスドッキング構造を採用。インターフェイスの位置を合わせた後、優しく押すだけで接続でき、しっかりとしたクランプと明確なフィードバックが得られ、追加のロック手順は必要ありません。ロックを解除するときに軽く引くだけで分離できるため、屋外での設置とメンテナンスの効率が大幅に向上し、屋外の高所、狭いスペース、その他の不便な操作シナリオに適しています。
屋外グレードの防水シール保証：IP67の防水・防塵レベルに達し、複雑な屋外環境に最適化された密閉構造です。インターフェイスには耐候性シリコーンガスケットが装備されており、シェルは一体的に密封および形成されており、雨水、露、塵、砂、屋外の湿気を効果的に隔離し、内部ピンの酸化と短絡を防ぎ、20Aの電力の安定した伝送を保証し、外気や湿気などのあらゆる屋外シナリオに適応します。
20Aの安定した電力伝送: 最適化された導電回路設計、表面に錫メッキを施した高純度真鍮製の端子、接触抵抗 ≤10mΩ、低導電損失、20A 中電力伝送を安定して伝送でき、長期電力供給中に加熱やアブレーションがありません。絶縁層は難燃性と耐熱性の材料で作られており、最大500Vの耐電圧を備えており、漏電やショートの隠れた危険を効果的に防ぎます。
屋外耐候性と耐久性のある素材：シェルは丈夫な屋外専用エンジニアリングプラスチックで作られており、耐紫外線性、耐老化性、耐衝撃性、耐酸アルカリ性があり、屋外で-40℃〜105℃の広い温度環境に耐えることができ、太陽への露出、大雨、厳しい寒さなどの極端な天候を恐れません。屋外で長期間使用しても老化や亀裂が発生しにくく、耐用年数は8年以上で、長期間の屋外使用のニーズに適応します。
アウトドアシーンに幅広く対応: 屋外照明、小型屋外充電パイル、園芸機械設備、屋外監視装置、屋外小型電化製品、その他のシナリオで広く使用されている屋外中出力電力接続に焦点を当てています。ケーブルと機器間、ケーブルとケーブル間の確実なドッキングを実現し、さまざまな屋外プロジェクトの配線ニーズに適応します。
便利な設置と確実な保護: ピンは確実な位置ずれ設計を採用しており、逆挿入や誤挿入を効果的に回避し、誤ったピン接続による機器の損傷や異常な電力伝達を防ぎます。圧着配線をサポートし、従来の屋外電源ケーブルの仕様に適しており、取り付けに溶接が不要で、初心者でも簡単に操作でき、屋外の一括設置シナリオに適しています。

主な特長

プッシュロッククイックリリースシステム
マルチコアオプション: 2Pin、3Pin、4Pin、5Pin、3+2Pin、3+3Pin、3+9Pin、3+13Pin、5+2Pin、2+20Pin が利用可能
フィールドアセンブリバージョン: 電線対電線と電線対基板の両方のオプション
最大 50A までの高電流定格防水コネクタは、長時間の作業に適しています。
ケーブルアセンブリサービスをサポート、カスタムへようこそ
OEM/ODM歓迎

技術仕様

電気的パラメータ

極数	5Pin防水コネクタ
電流定格	最大20A
定格電圧	最大AC600V
耐久電圧	1500VAC @ 60秒

技術的パラメータ

接触抵抗	10mΩ以下
絶縁構造	500VDCで500MΩ
動作温度	-40℃～+105℃
IPクラス	IP67(1m/30分)
金型材料	PA66
接点・端子材質	金メッキ真鍮
シール材質	シリコーン

動作パラメータ

定格電圧	最大AC600V
電流定格	最大20A
最小ワイヤーサイズ外径	6.5mm～10mm
最大ワイヤサイズ外径	10.5mm～18mm
最大ケーブル断面積	0.5mm2～6.0mm2

応用産業

通信アプリケーション
プロダクトコーディングマシン
在庫品のコーディング
インクジェットシステム
太陽系
産業用インクジェット装置
電力設備
研究所の法医学および病理学機器
通信機器
重機

生産寸法

技術的な詳細

よくある質問

定格電圧とは何ですか?

動作電圧とも呼ばれる定格電圧は、主に使用されるコネクタの絶縁材料とコンタクトのサイズによって決まります。一部のコンポーネントまたはデバイスは、定格電圧以下で動作すると機能を完了できない場合があります。

大量注文の場合の割引はありますか?

はい、大量注文に対して段階的な割引を提供しています。注文数が増えるほど、価格競争力が高まります。カスタマイズされたお見積りの場合は、予定数量をお知らせください。

適切なコネクタを選択するにはどうすればよいですか?

次の手順に従う必要があります。

電流定格と極数を確認する
アセンブリスタイルを事前にケーブル接続する必要があるかどうかを確認してください
ケーブルゲージの確認
ケーブルの長さと材質を確認する
