Name: M16 3コア 防水ケーブルコネクタ DC クイックロック 銅 金属電源コネクタ
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M16
Availability: InStock

ホーム製品防水ケーブルコネクタ

M16 3コア防水ケーブルコネクタ DC クイックロック銅金属電源コネクタ

商品の詳細:

起源の場所:	中国
ブランド名:	Ulinkcon
証明:	CE/Rohs
モデル番号:	M16

お支払配送条件:

最小注文数量:	交渉
価格:	交渉可能
パッケージの詳細:	高品質の輸出カートン
受渡し時間:	3~6 営業日
支払条件:	T/T、D/A、D/P、マネーグラム、L/C
供給の能力:	毎月100000ペア

連絡先

詳細製品概要

ピン数:	3ピン	現在:	最大10A
定格電圧:	300V	防水定格:	IP67
色:	赤青白黒黄	難燃性等級:	UL94-V0
ハイライト:	M16防水ケーブルコネクタ , DC速錠電源コネクタ , 銅製の金付ケーブル接続器

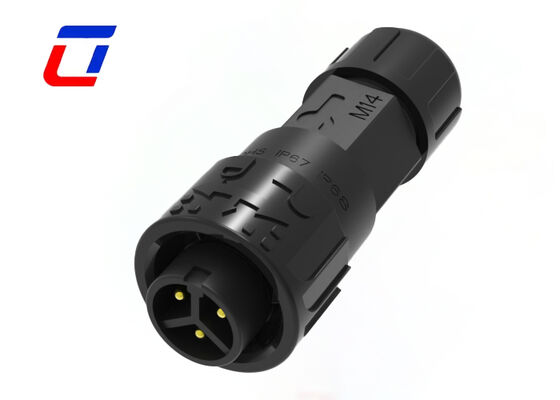

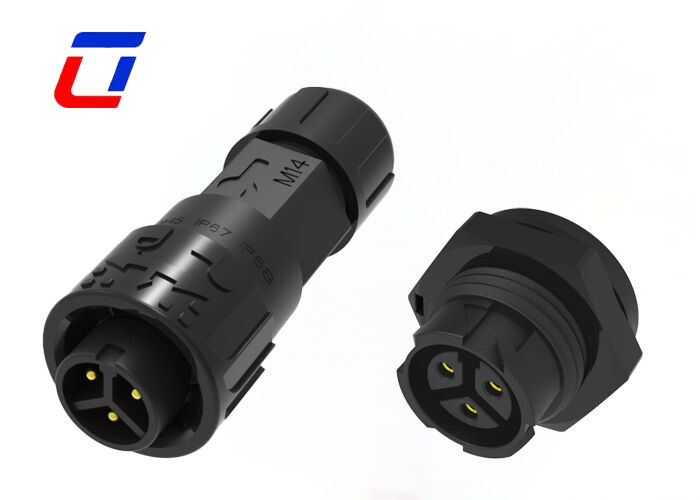

M16 3 コア防水ケーブルコネクタ DC クイックロック真鍮金メッキ電源コネクタ

DC送電用途に特化したM16仕様の3芯防水ケーブルコネクタです。真鍮金メッキ技術と組み合わせたクイックロック構造を特徴としており、防水保護、耐食性、低接触抵抗などの重要な利点を統合しています。

製品概要

複雑な環境で安定した電力供給を必要とする機器に最適で、産業用および屋外の電子機器の電力伝送用の推奨アクセサリとして機能します。この製品は、M16 標準インターフェース寸法に準拠しており、DC 電力伝送線に正確に適合する 3 芯導体設計を特徴としており、効率的な電力供給と安定した機器の動作を保証します。

材質と構造

このコネクタは高純度の真鍮基板から作られており、優れた硬度と導電性を備え、電流伝送損失を効果的に低減し、電源効率を向上させます。プロフェッショナルな金メッキ表面処理により、耐酸化性と耐腐食性が大幅に向上し、耐用年数が延長され、接触性能が最適化されます。

防水性能を核とした一体型密閉構造設計により、水蒸気、塵埃、油汚れなどの不純物がインターフェース内部に侵入するのを効果的に遮断します。これにより回路の安全性が保護され、水の浸入による短絡や機器の損傷が防止されます。

主な特長

簡単な操作のためのプッシュロッククイックリリースシステム
複数のピン構成が利用可能: 2ピン、3ピン、4ピン、5ピン、2+4ピン、7ピン、8ピン
フィールドアセンブリバージョン: 電線対電線および電線対基板のオプション
長期動作向けに最大 10A の高電流定格
カスタマイズオプションでサポートされるケーブルアセンブリサービス
OEM/ODMサービスが利用可能

技術仕様

電気的パラメータ

極数	3Pin防水コネクタ
電流定格	最大10A
定格電圧	最大AC300V
耐久電圧	1500VAC @ 60秒

技術的パラメータ

接触抵抗	10mΩ以下
絶縁構造	500VDCで500MΩ
動作温度	-40℃～+105℃
IPクラス	IP67(1m/30分)
金型材料	PA66
接点・端子材質	金メッキ真鍮
シール材質	シリコーン

設計・施工

コアの位置決め: 機器パネルと外部電源間の安定した転送のための 3 ピンの正確な電源構成
高品質の素材: 耐候性および難燃性のエンジニアリングプラスチックハウジング (V0 レベルの難燃性、耐紫外線老化性)
保護性能：特殊シーリング構造と高弾性防水ゴムリングによりIP67の防水・防塵性能を実現

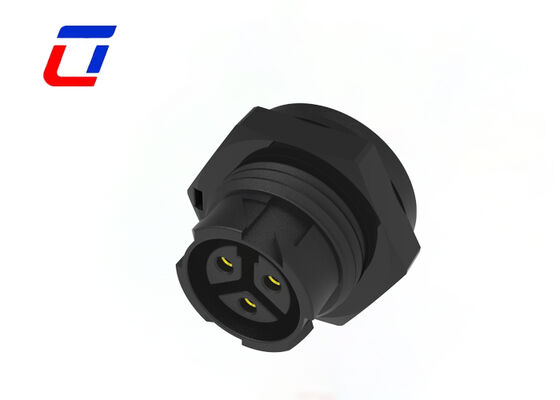

接続設計：プッシュロックのロック構造により、操作が簡単、振動防止、落下防止。 M16 パネル取り付け設計

応用産業

通信機器
製品コーディングマシン
在庫製品コーディングシステム
インクジェットシステム
太陽系
産業用インクジェット装置
電力設備
研究所の法医学および病理学機器
重機

生産寸法

技術的な詳細

よくある質問

通関の責任者は誰ですか?必要書類は用意してもらえますか？

当社は、コマーシャルインボイス、パッキングリスト、船荷証券、認証レポートを含む完全な通関書類を提供します。通関手数料および関税は、EXW/FOB 条件に基づいて購入者が負担します。必要に応じて書類作成のお手伝いをさせていただきます。

商品到着後に支払いはできますか？

初めてご協力いただく場合、スムーズな制作のため前払いが必要となります。長期的に信頼できるクライアントの場合は、複数の注文が成功した後に柔軟な支払い条件について話し合うことができます。

定格電圧とは何ですか?

動作電圧とも呼ばれる定格電圧は、主に使用されるコネクタの絶縁材料と接点サイズの間隔によって決まります。一部のコンポーネントまたはデバイスは、定格電圧以下で動作すると正常に機能しない場合があります。
