Name: M19ケーブルデータコネクタ 18ピン クイックリリース IP67防水 300ボルトコネクタ
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

ホーム製品 ip67 防水接続器

M19ケーブルデータコネクタ 18ピンクイックリリース IP67防水 300ボルトコネクタ

商品の詳細:

起源の場所:	中国
ブランド名:	Ulinkcon
証明:	CE/Rohs/TUV/UL
モデル番号:	M19

お支払配送条件:

最小注文数量:	交渉
価格:	交渉可能
パッケージの詳細:	1.ビニール袋;2.カートン;3.顧客の要件に従って
受渡し時間:	3~6営業日
支払条件:	T/T、D/P、L/C、D/A、Western Union、MoneyGram
供給の能力:	月間100,000ペア

連絡先

詳細製品概要

定格電圧:

300V

難燃性等級:

UL94-V0

コネクタの種類:

男女のコネクター

材料:

ナイロン

ハイライト:

M19防水ケーブルコネクタ

18ピンの快速解体接続器

300ボルトのIP67コネクター

PA66 18ピン M19 低電圧ワイヤ接続器防水

M19 18ピン回形接続器屋外信号用

製品概要

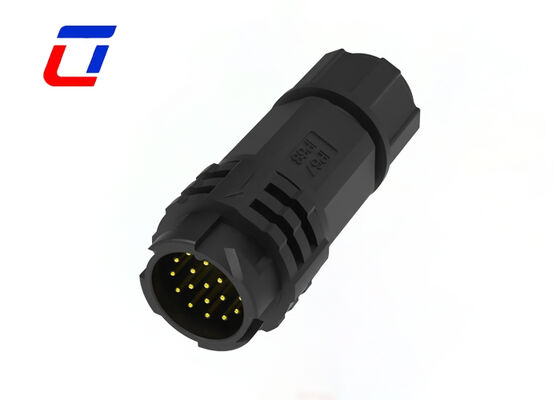

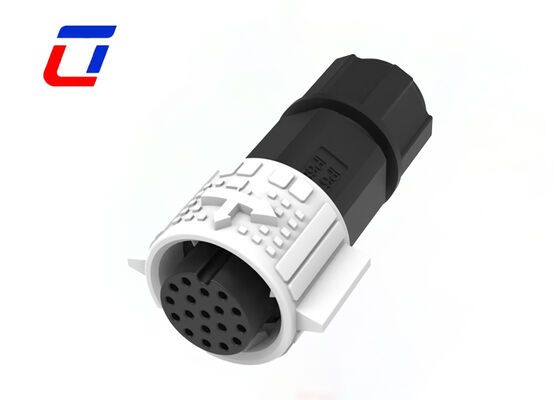

製品モデルと基本情報: モデルはクイックロック300VシグナルM19, 18ピンを持つプラスチック製の円形コネクタで,特に屋外防水用途のために設計されています.信号伝達と防水装置を統合しています,様々な厳しい屋外電気シナリオに適しています.
コア電気パラメータ: 定電圧は300V,定電流は5Aで,屋外低電圧の電気システムで安定した信号と電源伝送を保証します.接触抵抗は10mΩ未満です.隔熱抵抗が500mΩ以上信号の干渉や漏洩のリスクを効果的に防止する.
防水・環境保護性能: IP67 防水評価を達成し,雨,雪,塵,湿度を効果的に遮断する雨のような厳しい屋外環境でも安定した動作を保証する耐紫外線,耐腐蝕,耐炎性 (UL94-V0),性能低下なしに長期間の屋外使用に適応する.
構造と材料の利点: M19の円形構造を採用し,高性能エンジニアリングプラスチック (ナイロンPA66) ででき,軽量で高強度,耐磨性,衝撃性があります.精密に並べた18本のピンで高密度の接続を実現します複数の電源と信号回路をコンパクトな形状で同時に送信することができます.

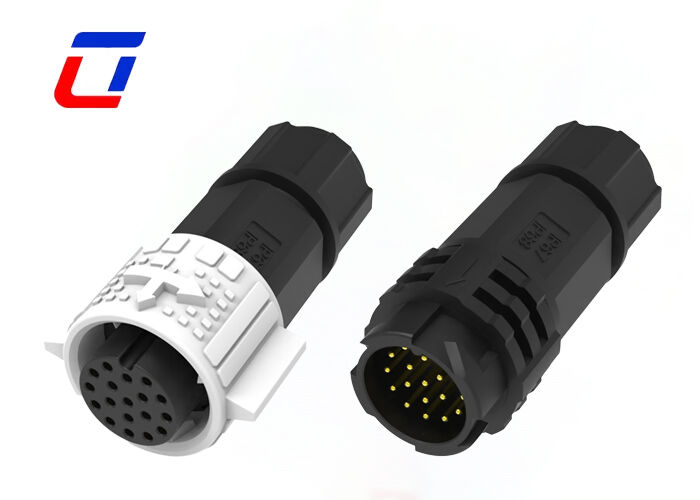

クイックロック設計: ワンクリック・クイックロック・ペアリング・メカニズムで装備され,ツールフリーで高速な接続と脱線が可能.シンプルなプッシュ&クリックアクションは,男性と女性のコネクタをしっかりと固定します風や振動や人間の干渉による偶然の切断を防止し,従来のスレッド接続器と比較して設置時間を最大50%短縮します.
コンタクト・エンド: コンタクト・ピンは金付銅合金で作られ,コンタクト抵抗を最小限に抑え,酸化を防ぎ,湿度が高い屋外環境でも優れた導電性を保証します. 選択的なクリップまたは溶接終了方法をサポートし,異なる配線ニーズに適しています.
動作温度範囲: -40°Cから+105°Cの温度範囲で安定して動作し,極端な寒さや高温などの極端な気象条件に適応します.環境に適応する能力が強い.
応用シナリオ:LED照明,太陽光発電システム,産業自動化機器,屋外通信機器,舞台機器を含む屋外電子機器に広く使用されています.海洋電子機器信頼性の高い信号と電源接続のサポートを提供します.
認証と耐久性: CE,ROHS,TUV,ULによって認証され,国際安全と環境基準を満たしています.交尾耐久性3000サイクル未満ではない長期にわたる信頼性の高い使用を保証します.

主要な特徴

PA66 優れた強度と耐候性のある工学用プラスチック殻
M19 精密なドッキングと振動抵抗のための円形構造
簡単に接続するためのプッシュロック・クイックリップ・リリース・システム
複数のピン構成: 2~18ピンオプション
パワーと信号の組み合わせ変数:3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin,2+20Pin
フィールド組立バージョン:ワイヤー・トゥ・ワイヤーとワイヤー・トゥ・ボードオプション
20A 連続運転の電流量
ケーブル組み立てサービス
OEM/ODM パーソナライゼーションがサポートされています

材料の仕様

シェル材料:高品質のPA66エンジニアリングプラスチック優れた機械的強度衝撃耐性変形耐性高低温耐性 UV老化複雑な屋外環境で安定した長期性能のための腐食.

電気パラメータ

パラメータ	仕様
ポーランド人数	18ピン
現在の格付け	5A 最大
定位電圧	最大300VAC
耐久性電圧	1500VAC @ 60秒

テクニカルパラメータ

パラメータ	仕様
接触抵抗	最大 10 mΩ
断熱構造	500 MΩ 500VDC で
動作温度	-40°Cから+105°C
IPクラス	IP67 (1m / 30min) マッチング時
模具素材	PA66
接触/端末材料	黄金で覆われた銅
密着物	シリコン

操作パラメータ

パラメータ	仕様
定位電圧	最大300VAC
現在の格付け	5A 最大
最小回線サイズ OD	3.0mm - 6.0mm
ワイヤの最大サイズ OD	8.0mm - 10.0mm
最大ケーブル横断面	0.5mm2 - 2.5mm2
