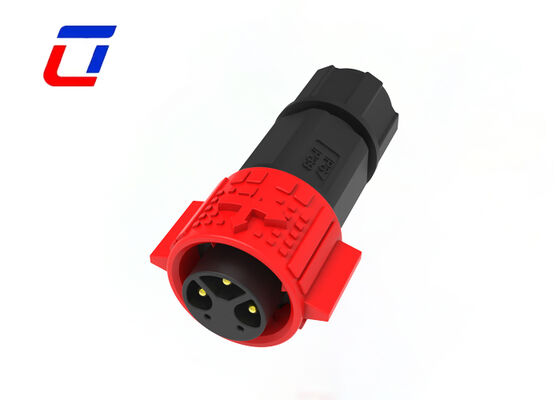

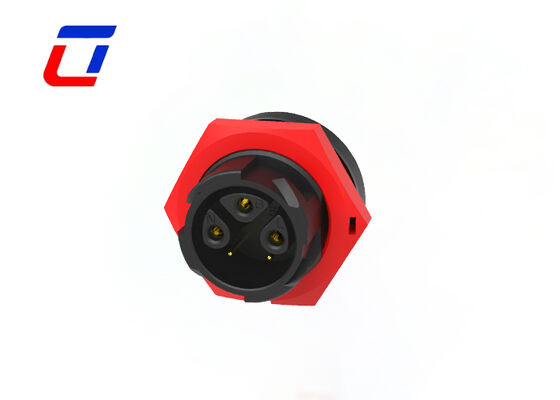

Name: PA66 3+2 ピン M19 ワイヤー・トゥ・ボードコネクタ タイプ 電源信号コネクタ
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

ホーム製品防水回形接続器

PA66 3+2 ピン M19 ワイヤー・トゥ・ボードコネクタタイプ電源信号コネクタ

商品の詳細:

起源の場所:	中国
ブランド名:	Ulinkcon
証明:	CE/Rohs/TUV/UL
モデル番号:	M19

お支払配送条件:

最小注文数量:	交渉
価格:	交渉可能
パッケージの詳細:	箱
受渡し時間:	5~8 営業日
支払条件:	T/T、D/A、D/P、マネーグラム、L/C
供給の能力:	毎月100000ペア

連絡先

詳細製品概要

ピン数:	3+2PIN 電源&信号	防水定格:	IP67
温度範囲:	-40℃～+105℃	色:	黒青白赤黄
タイプ:	防水コネクタ	ハウジング材質:	PA66難燃性プラスチック
ハイライト:	PA66 M19の防水コネクター , 3+2ピンケーブルとボード接続器 , 電源信号の回形接続器

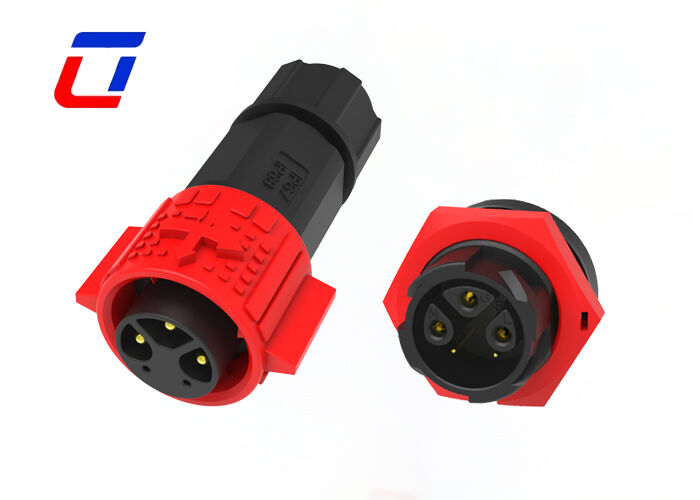

M19 プラスチック男性女性コンネクタ 3+2 ピン円形電源と信号コンネクタ

マルチピン男性女性コネクタ M19 3+2 ピンワイヤーからワイヤ低電流電源データコネクタ

製品概要

製品概要とコアデザイン: これは3+2ピン構造のPA66 M19ワイヤー・トゥ・ボードコネクタで,特に工業機器と電子機器の電源と信号伝送のために設計されています.3+2ピンのスプリットデザイン (3つのパワーピーン + 2つの信号ピーン) は,パワーと信号伝送を効果的に分離します相互の干渉を回避し,電源と信号伝送の両方の安定性と精度を保証します.これは,様々な低電圧の電気シナリオに適した多用的なワイヤー-ツー-ボード接続ソリューションです..
高品質の PA66 材料の利点: コンネクタシェルは高性能工学用プラスチックPA66ででき,優れた総合性能がある. 炎阻害性 (UL94-V0規格を満たす),高い機械強度,耐磨性耐電性,耐腐蝕性,紫外線耐性も良し長期間使用しても老化や変形が容易ではありません複雑な室内外電気環境に適応できる.
3+2 ピンの機能分別: 3つの電源ピンは安定した電源伝送のために使用され,電気機器の電源供給需要をサポートします. 2つの信号ピンは信号伝送のために使用されます.干渉防止能力が強い制御信号,データ信号,その他の弱い信号のスムーズな送信を保証する.ピンのレイアウトは科学的で合理的で,正確な位置付けとミスプラグ設計があります.誤った接続や機器の損傷を避ける.
ワイヤー・トゥ・ボード接続と設置: プロのワイヤー・ツー・ボード接続モードを採用し,回路板としっかりと接続でき,ワイヤーとボードの間の信頼性の高い接続を実現します.設置は簡単で便利です配線仕様と設置スペースが異なるため,0.5-2.5mm2のワイヤーと互換性がある. M19の円形構造はコンパクトです.設置スペースを節約し,小型電子機器の配置に適応する.
環境に適応する能力と耐久性: -40°Cから+105°Cの温度範囲で安定して動作し,極端な寒さや高温などの極端な温度環境に適応できます.防塵・防湿性能が良い (IP67保護レベル), 効率的にコンネクタに塵,湿気,その他の不純物が侵入するのを阻止し,長期にわたる信頼性の高い使用を保証します. 交配耐久性は5000サイクル未満ではありません.寿命は6年まで.
応用シナリオ: 工業用制御機器,家電,自動車用電子アクセサリー,医療機器,通信機器を含む様々な電気および電子分野に広く使用されています.LED運転装置特別に,電源と信号伝送を別々に必要とする機器に適しており,安全で信頼性があり効率的なワイヤー・トゥ・ボード接続ソリューションを提供します.

主要な特徴

プッシュロック・クイック・リリースのシステム複数のコアオプション: 2Pin,3Pin,4Pin,5Pin パワーパワー信号の組み合わせ: 3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pinおよび2+20Pin9ピン10ピン 11ピン 12ピン 14ピン16Pinと18PinFieldの組立バージョンで,ワイヤーからワイヤーとワイヤーからボードオプション20A連続動作のための電流定位ケーブル組立サービスとOEM/ODMサポートが利用可能

テクニカル仕様

仕様のカテゴリー	詳細
コネクタシステム	ケーブル・トゥ・ボード
密封可能	そうだ
コネクタとコンタクトは	ワイヤー&ケーブル
円形コネクタタイプ	プラグ,容器
シェルタイプ	プラスチックシェル
製品タイプ	コネクタキット
ポーランド人数	3+2
現在の格付け	最大15A
定位電圧	600VAC 最大
耐久性電圧	2500VAC @ 60s
シェル材料	PA66
断熱材料	低火災リスクの熱プラスチック
密閉密封密封	そうだ
環境保護	IP67 (粉塵レベル6)
動作温度	-40°Cから105°C
耐久性評価	250-251 サイクル
UL 炎症性評価	UL 94V-0

応用産業

Communications EquipmentProduct Coding MachinesInventory Product Coding SystemsInkjet SystemsSolar SystemsIndustrial Inkjet EquipmentElectric Power EquipmentLaboratory Forensic & Pathology EquipmentHeavy Machinery

生産の次元

技術的な詳細

よく聞かれる質問

Q1: 定位電圧とは?

A1: 定位電圧,また動作電圧としても知られる電圧は,コネクタの隔離材料と接触距離に依存します.一部のコンポーネントは,定位電圧以下では適切に機能しない可能性があります.

Q2: 大量注文には割引がありますか?

A2:はい,大量注文には階層的な割引を提供しています.注文量が増えるほど,価格がより競争力になります.カスタマイズされた引上げのために期待量をお届けください.

Q3: オーダーメイドのラベルはもらえる?

A3: はい,もちろん,あなた自身のプライベートラベルとパッケージを作ることができます,あなたがパッケージをデザインする必要がある場合,我々は,また,プロのデザイナーがあなたに奉仕します.
