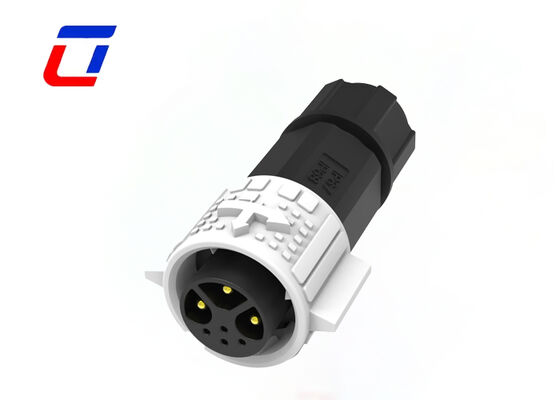

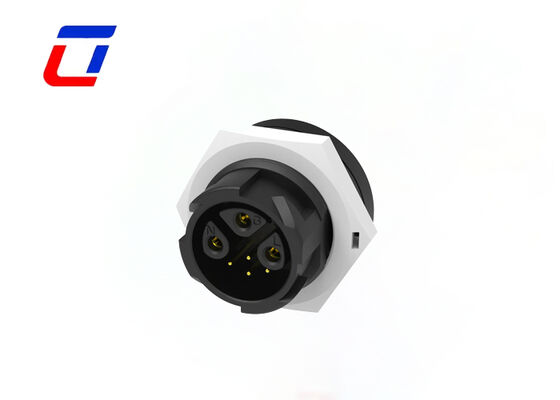

Name: 3 + 4 ピン電源および信号コネクタ M19 金メッキ 300V 低電圧コネクタ防水
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

ホーム製品防水プラグのソケット

3 + 4 ピン電源および信号コネクタ M19 金メッキ 300V 低電圧コネクタ防水

商品の詳細:

起源の場所:	中国
ブランド名:	Ulinkcon
証明:	CE/Rohs/TUV/UL
モデル番号:	M19

お支払配送条件:

最小注文数量:	交渉
価格:	交渉可能
パッケージの詳細:	1.ビニール袋;2.カートン;3.顧客の要件に従って
受渡し時間:	3~6営業日
支払条件:	T/T、D/P、L/C、D/A、Western Union、MoneyGram
供給の能力:	月間100,000ペア

連絡先

詳細製品概要

ピン:	3+4ピン	定格電圧:	300V
電流定格:	15+5A	コネクタの種類:	クイックコネクタ
材料:	ナイロン	難燃性等級:	UL94-V0
ハイライト:	M19 防水電源コネクタ金色付低電圧コネクタ 3+4ピン信号コネクタ , gold plated low voltage connectors , 3+4 pin signal connectors

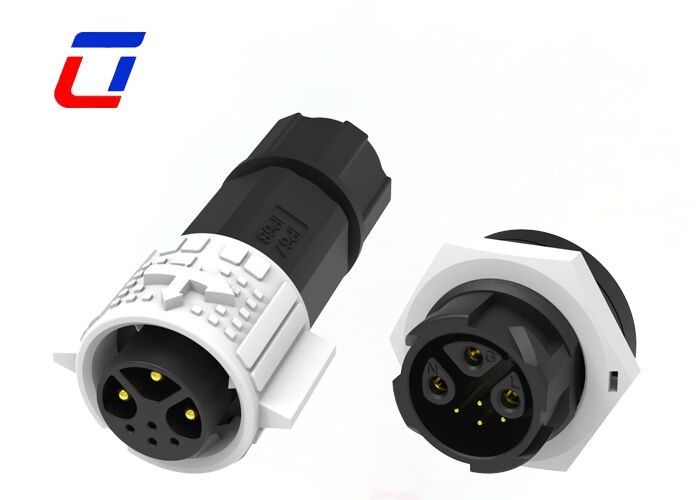

M19 オスメスコネクタ 300V 屋外 3 + 4 ピン電源および信号コネクタ

製品概要

屋外の防水コネクタ M19 3+4 ピン IP67 防水コネクタワイヤーに乗ります

簡単な説明

コアパラメータ:M19円形サイズを採用し、3+4ピンの分離設計、低電圧電力伝送用の3ピンと信号伝送用の4ピンを採用しています。 300V低圧規格に適合し、さまざまな低圧機器に適応し、電力と信号を相互干渉することなく独立伝送を実現し、実用性と安全性を両立させています。
低電圧安全機能:300V 低電圧設計基準に厳密に従っており、優れた絶縁性能により、低電圧回路の短絡や漏電などの安全上の問題を効果的に防止します。厳しい電圧要件を持つさまざまな低電圧機器に適しており、機器の安全な動作とオペレーターの個人の安全を確保します。
金メッキの主な利点:接点は高品質の真鍮基板でできており、表面には精密な金メッキが施されています。金メッキ層は均一かつ緻密で、接触インピーダンスを低減し、電力損失と信号干渉を低減するだけでなく、耐酸化性と耐腐食性も強化し、湿気や重い塵などの過酷な環境に適応し、コネクタの耐用年数を延ばします。
防水性能:高弾性防水シールリングによる完全密閉防水構造を採用し、保護等級IP67に達します。水蒸気、ほこり、油汚れ、その他の不純物の侵入を効果的にブロックし、屋外や湿気の多い作業場などの過酷なシナリオに適応し、安定した中断のない低電圧電力と信号の伝送を保証します。
構造と設置:M19 円形構造設計、コンパクトなサイズ、さまざまな設置シナリオに適しており、柔軟な電線対電線および電線対基板接続をサポートします。取り付けが簡単で位置決めが正確で、配線が抜けにくくしっかりしているため、組み立てが迅速に完了し、生産とメンテナンスの効率が向上します。
適用範囲:低電圧産業用制御機器、小型屋外照明、家庭用スマート機器、医療補助機器、セキュリティ検査機器、小型新エネルギー機器などの分野で広く使用されており、特に電源と信号伝送を同時に達成し、防水要件を必要とする300Vの低電圧シナリオに適しています。

主な特長

プッシュロッククイックリリースシステム
マルチコアオプション: 電源用 2 ピン、3 ピン、4 ピン、5 ピン
3+2Pin、3+3Pin、3+4Pin、3+5Pin、3+9Pin、および 2+20Pin を組み合わせた電源信号用
6Pin、7Pin、8Pin、9Pin、10Pin、11Pin、12Pin、14Pin、16Pin、18Pinの信号を利用可能
フィールドアセンブリバージョン: 電線対電線と電線対基板の両方のオプション
定格電流20Aで長時間の作業も可能
ケーブル組立サービス対応
OEM/ODM歓迎

技術仕様

電気的パラメータ
極数	3+4ピン
電流定格	最大20A
定格電圧	最大AC300V
耐久電圧	1500VAC @ 60秒。
技術的パラメータ
接触抵抗	10mΩ以下
絶縁構造	500VDCで500MΩ
動作温度	-40℃～+105℃
IPクラス	IP67（嵌合時1m/30分）
金型材料	PA66
接点・端子材質	金メッキ真鍮
シール材質	シリコーン

応用産業

成長ライト
通信アプリケーション
プロダクトコーディングマシン
在庫品のコーディング
インクジェットシステム
太陽系
産業用インクジェット装置
電力設備
研究所の法医学および病理学機器
通信機器
重機

動作パラメータ

定格電圧	最大AC600V
電流定格	最大20A
最小ワイヤーサイズ外径	3.0mm～6.0mm
最大ワイヤサイズ外径	8.0mm～10.0mm
最大。ケーブル断面積	0.5mm2～2.5mm2

デザインスケッチ

よくある質問

Q: 工場ですか、それとも商社ですか?

A: 私たちは工場です。中国深セン市宝安区のウリンコン工業団地に位置

Q: 通関の責任者は誰ですか?必要書類は用意してもらえますか？

A: 完全な通関書類 (商業請求書、梱包リスト、船荷証券、証明書レポート) を提供します。通関手数料および関税は購入者が負担します (EXW/FOB 条件)。必要に応じて書類作成のお手伝いをさせていただきます。

Q: 注文するにはどうすればよいですか?プロセスは何ですか?

A: 注文プロセスは簡単です。1) 製品の詳細を確認し、プロフォーマインボイス (PI) を取得します。 2) 合意に従って頭金を支払います。 3) 生産を開始し、進捗状況をお知らせします。 4) 発送前に残高を支払います。 5) 配送を手配し、追跡情報を提供します。
