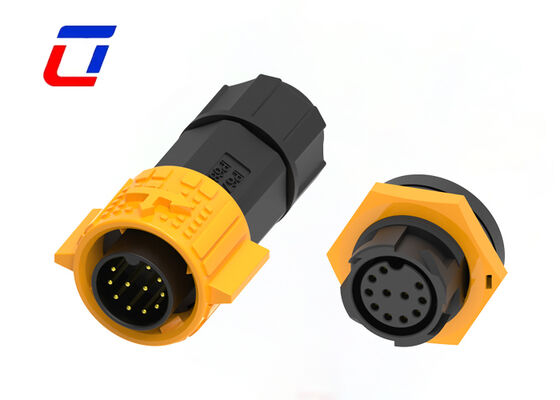

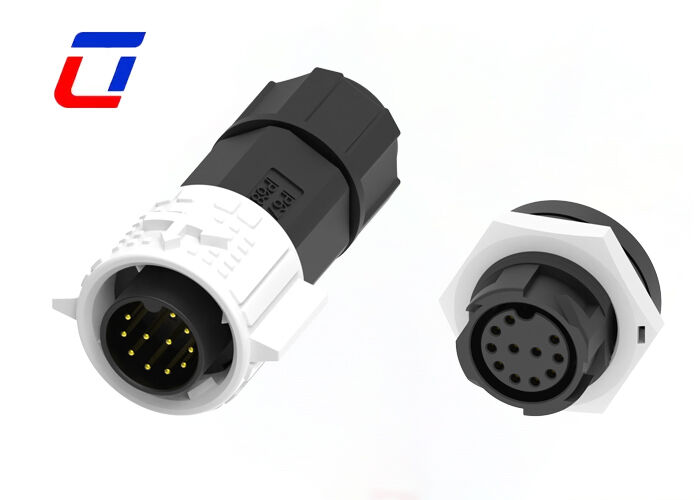

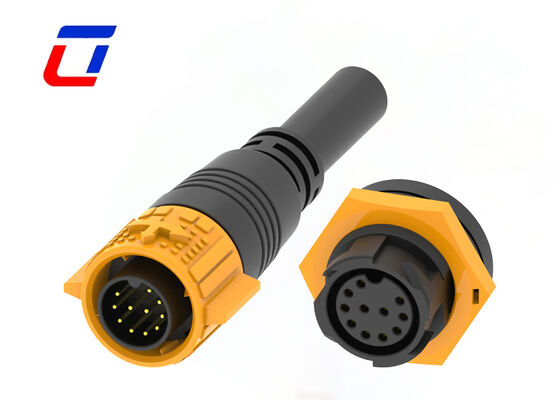

PA66 M19 11ピンパネルマウント円形接続器速錠 IP67信号接続器防水

商品の詳細:

起源の場所:	中国
ブランド名:	Ulinkcon
証明:	CE/Rohs/TUV/UL
モデル番号:	M19

お支払配送条件:

最小注文数量:	交渉
価格:	交渉可能
パッケージの詳細:	1.ビニール袋;2.カートン;3.顧客の要件に従って
受渡し時間:	3~6営業日
支払条件:	T/T,D/P,L/C,D/A,ウェスタン・ユニオン
供給の能力:	月間100,000ペア

連絡先

詳細製品概要

性別:	オス - メスプラグ&ソケット	保護レベル:	IP67
難燃性等級:	UL94-V0	接点材質:	真鍮金メッキ
応用:	器械及びメートル	温度:	-40~105°C
ハイライト:	PA66 M19 防水信号コネクタ、11 ピンパネルマウント丸型コネクタ、IP67 クイックロック防水コネクタ , 11 pin panel mount circular connector , IP67 quick lock waterproof connector

M19 11ピン IP67 コネクタプッシュロック工業用プラグソケットデータ用

PA66 M19 11ピンパネルマウント円形コネクタは、クイックロック構造とIP67防水性能を統合したプロフェッショナル信号コネクタです。産業シナリオにおける信号伝送ニーズのために特別に設計されています。高品質の素材、精密な構造、信頼性の高い保護により、さまざまな機器のパネルタイプ信号接続に安定した安全なソリューションを提供し、屋外および複雑な産業環境に広く適しています。

標準のM19仕様設計を採用し、11ピンレイアウトを備えているため、マルチチャンネル信号伝送ニーズに正確に一致し、産業用制御信号、検出信号、センシング信号などを効率的かつ安定して伝送できます。ピンは金メッキされた高導電性銅合金製で、非常に低い接触抵抗と低い伝送損失を特徴とし、信号干渉、信号減衰、接触不良を効果的に回避し、信号伝送の精度とリアルタイム性能を保証し、機器の安定した動作を保証します。定格動作電流は5Aに達し、定格電圧は300Vであり、中低電力信号伝送シナリオに適しており、信号伝送の安定性と安全性を考慮しています。

シェルは高品質のPA66エンジニアリングプラスチックで一体成形されており、優れた耐衝撃性、耐振動性、耐UV性、高温・低温耐性、耐腐食性を備えています。難燃性グレードはUL94 V-0に達し、産業機器の動作中の激しい振動、偶発的な衝突、および-40℃〜105℃の交互の高温・低温環境に耐えることができます。経年劣化、変形、ひび割れを起こしにくく、製品の寿命を大幅に延ばし、後々のメンテナンスコストを削減します。優れた保護性能を備え、IP67防水・防塵レベルに達し、二層精密シリコンシーリングリング設計と組み合わされており、雨水、ほこり、油、霧などの不純物の侵入を効果的にブロックできます。湿度、ほこり、屋外の雨などの過酷な作業条件下でも、内部回路の損傷や信号伝送の中断を防ぐことができます。

便利なパネルマウント設計を採用しており、さまざまな厚さの機器パネルに適しています。設置プロセスはシンプルで効率的で、複雑な専門工具は必要なく、固定と配線を迅速に完了でき、産業現場の迅速な設置ニーズに対応します。クイックロック構造を備えており、抜き差しがスムーズでロックがしっかりしています。軽く押すだけで接続とロックが完了し、機器の振動や外部からの引っ張りによる接続の緩みや外れを効果的に防ぎ、後々の分解やメンテナンスを容易にし、現場作業の効率を大幅に向上させます。製品はUL、CE、ROHSなどの複数の国際認証基準に準拠しており、品質は信頼できます。産業オートメーション、計器、屋外監視、建設機械、インテリジェント機器などの分野で広く使用されています。パネルタイプの信号接続インターフェースとして、機器間の信号相互作用に安定した保証を提供します。同時に、顧客のニーズに応じてパーソナライズされたカスタマイズサービスを提供し、さまざまなシナリオの使用ニーズに対応できます。

主な特徴

プッシュロッククイックリリースシステム

マルチコアオプション：電源用2ピン、3ピン、4ピン、5ピン

電源信号複合用：3+2ピン、3+3ピン、3+4ピン、3+5ピン、3+9ピン、2+20ピン

信号用：6ピン、7ピン、8ピン、9ピン、10ピン、11ピン、12ピン、14ピン、16ピン、18ピン

フィールドアセンブリバージョン：ワイヤーツワイヤおよびワイヤーツボードオプション

定格電流5Aで長時間動作

ケーブルアセンブリサービス対応、カスタム歓迎

OEM/ODM歓迎

電気的パラメータ

極数	11ピン
定格電流	最大5A
定格電圧	最大300VAC
耐電圧	1500VAC @ 60秒

技術的パラメータ

接触抵抗	最大10mΩ
絶縁構造	500MΩ @ 500VDC
動作温度	-40℃〜+105℃
IPクラス	IP67 (1m / 30分) 嵌合時
モールド材質	PA66
コンタクト/端子材質	金メッキ真鍮
シール材	シリコン

応用産業

成長ライト

通信アプリケーション

製品コーディングマシン

在庫製品コーディング

インクジェットシステム

ソーラーシステム

産業用インクジェット機器

電気設備

実験室法医学・病理学機器

通信機器

重機

操作パラメータ

定格電圧	最大300VAC
定格電流	最大5A
最小ワイヤ外径	3.0mm〜6.0mm
最大ワイヤ外径	8.0mm〜10.0mm
最大ケーブル断面積	0.5mm²〜2.5mm²

デザインスケッチ

よくある質問

製品の品質はどのように保証されますか？

製造プロセス全体で厳格な品質管理を実施しています：原材料検査、インラインテスト、最終サンプリング検査。すべての製品には、製造上の欠陥に対する12ヶ月の保証が付いています。

製品の購入方法

以下の手順で行う必要があります。

定格電流と連絡先数を確認する

アセンブリスタイルを確認する

ケーブルワイヤゲージを確認する

ケーブル長と材質を確認する

カスタムラベルを付けることはできますか？

はい、もちろんです。独自のプライベートラベルとパッケージを作成できます。パッケージのデザインが必要な場合は、プロのデザイナーが対応いたします。
