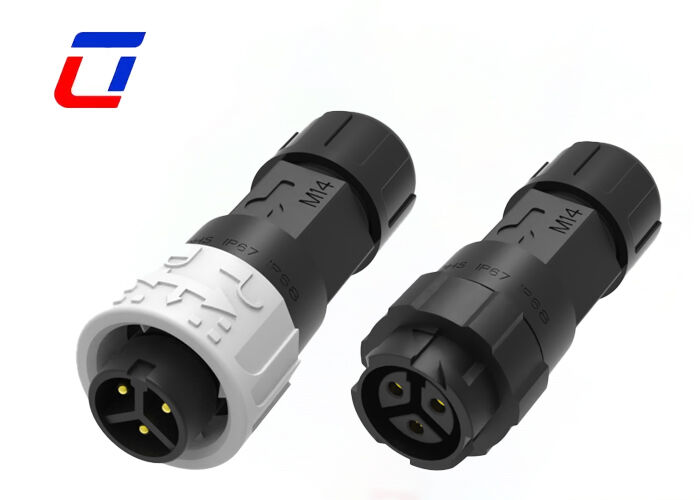

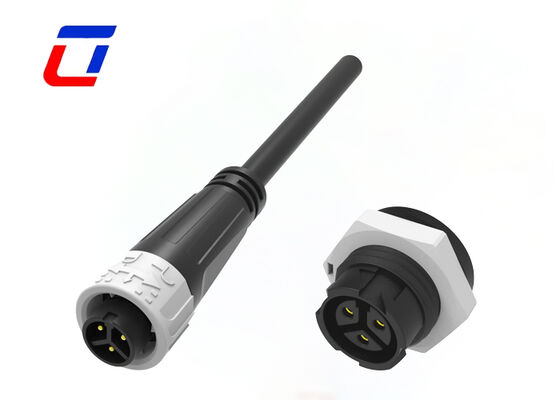

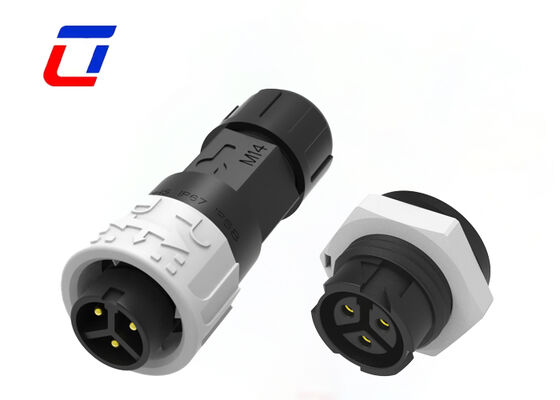

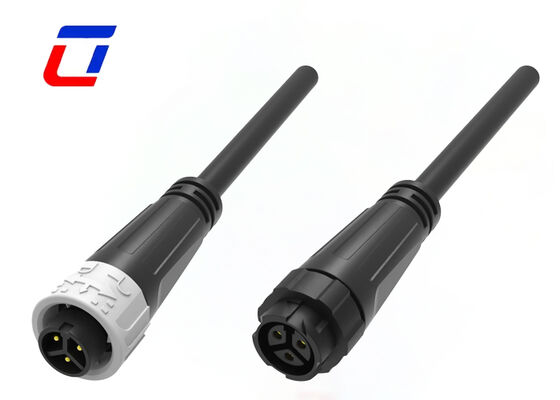

M16 3ピン 10A プラスチック 男性 女性 接続 プッシュロック 防水 電源接続

M16 3ピン 10A プラスチック 男性 女性 接続 プッシュロック 防水 電源接続

  • M16 3ピン 10A プラスチック 男性 女性 接続 プッシュロック 防水 電源接続
  • M16 3ピン 10A プラスチック 男性 女性 接続 プッシュロック 防水 電源接続
  • M16 3ピン 10A プラスチック 男性 女性 接続 プッシュロック 防水 電源接続
  • M16 3ピン 10A プラスチック 男性 女性 接続 プッシュロック 防水 電源接続
M16 3ピン 10A プラスチック 男性 女性 接続 プッシュロック 防水 電源接続
商品の詳細:
起源の場所: 中国
ブランド名: Ulinkcon
証明: CE/Rohs
モデル番号: M16
お支払配送条件:
最小注文数量: 交渉
価格: 交渉可能
パッケージの詳細: 高品質の輸出カートン
受渡し時間: 3~6 営業日
支払条件: T/T、D/A、D/P、マネーグラム、L/C
供給の能力: 毎月100000ペア
連絡先
詳細製品概要
防水定格: IP67 ピン数: 3ピン
現在: 最大10Aの電力 定格電圧: 300V
難燃性等級: UL94-V0 色: 赤青白黒黄
ハイライト:

M16 防水電源コネクタ

,

3ピンプッシュロックコネクタ

,

10A 男性女性接続器

3Pin 防水 IP67 コネクタ M16 プッシュ ロック電源コネクタ
3ピン電源コネクタの製品概要
M16 3Pin 10A プッシュ ロック防水オス & メス コネクタは、高度なプッシュ ロック構造で構築された軽量でコンパクトな電源接続ソリューションです。簡単な挿入による工具不要の即時ロックをサポートし、従来のねじをねじる操作を不要にします。小型の M16 外径と 3 ピンの純粋な電源レイアウトを特徴とし、安定した 10A 定格電流伝送を実現します。 IP67 の防水性能と統合された高強度プラスチック ハウジングを備えたこのコンパクトなコネクタは、中小規模の屋外機器、精密電子制御装置、軽量産業機器に最適です。
M16 IP67 防水コネクタの主な特長
  • 簡単な操作のためのプッシュロッククイックリリースシステム
  • 複数のピン構成が利用可能: 2ピン、3ピン、4ピン、5ピン、2+4ピン、7ピン、8ピン
  • フィールドアセンブリバージョン: 電線対電線および電線対基板のオプション
  • 長期動作向けに最大 10A の高電流定格
  • カスタマイズ オプションでサポートされるケーブル アセンブリ サービス
  • OEM/ODMサービスが利用可能
3ピン電源コネクタの技術仕様
電気的パラメータ
極数 3Pin防水コネクタ
電流定格 最大10A
定格電圧 最大AC300V
耐久電圧 1500VAC @ 60秒
技術的パラメータ
接触抵抗 10mΩ以下
絶縁構造 500VDCで500MΩ
動作温度 -40℃~+105℃
IPクラス IP67(1m/30分)
金型材料 PA66
接点・端子材質 金メッキ真鍮
シール材質 シリコーン
3 ピン オス - メス コネクタの設計と構造
  • 簡単なプッシュロック接続: このコネクタは改良されたプッシュ式セルフロックバックル構造を採用しており、挿入後工具や回転を必要とせずに自動的にしっかりとロックされます。明確なロックフィードバックを提供し、迅速な分解を可能にするため、生産効率が大幅に向上し、日常の機器のメンテナンスが簡素化されます。
  • 超コンパクトなM16ミニサイズ:M16のスリムな外径設計により、軽量構造により設置スペースを完全に節約します。これは、狭い内部機器の隙間、組み込み機器、小さな屋外キャビンに非常に適しており、精密機器のマッチングのための大型 M25 コネクタの洗練された代替品として機能します。
  • 安定した10Aピュアパワー伝送: 専用の 3 ピン電源レイアウトにより、均一な電流分布と大面積の安定した接触が保証されます。温度上昇が低く、断続接続のリスクがゼロで、長期 10A の連続電流出力をサポートし、小型産業用デバイスや照明システムの安定した電源需要を完全に満たします。
  • 絶縁性と耐候性に優れた一体型プラスチックハウジング:高靱性の難燃性エンジニアリングプラスチックを使用しており、絶縁性、耐電圧性に優れ、漏電を防ぎます。この材料は、優れた耐老化性、耐紫外線性、耐温度性を備え、長期間の屋外暴露や厳しい温度変化下でも安定した構造を維持します。
  • IP67全天候型防水・防塵保護: 高密度の柔軟なシールガスケットを装備しており、コネクタはプッシュロック後に完全にタイトな嵌合を実現します。雨水、ほこり、湿気、霧の侵入を効果的にブロックし、屋外環境、湿気の多い作業場、さまざまな軽量屋外電気システムにおいて信頼性の高い動作を保証します。
応用産業
  • 通信機器
  • 製品コーディングマシン
  • 在庫製品コーディング システム
  • インクジェットシステム
  • 太陽系
  • 産業用インクジェット装置
  • 電力設備
  • 研究所の法医学および病理学機器
  • 重機


生産寸法
3Pin M16 Waterproof Panel Mount Connector dimensional drawing and specifications
技術的な詳細
Detailed technical specifications and connection diagram for M16 3Pin waterproof connector


よくある質問
通関の責任者は誰ですか?必要書類は用意してもらえますか?
完全な通関書類(商業請求書、パッキングリスト、船荷証券、証明書レポート)を提供します。通関手数料および関税は購入者が負担します (EXW/FOB 条件)。必要に応じて書類作成のお手伝いをさせていただきます。

あなたの製品は認証されていますか?どのような認定を持っていますか?

当社のすべての製品は、RoHS、CE、およびその他の国際規格によって認証されています。ターゲット市場に基づいて、リクエストに応じて特定の認証 (FCC、UL など) を提供できます。

定格電圧とは何ですか?
定格電圧は動作電圧とも呼ばれ、主に使用されるコネクタの絶縁材料、コンタクト間の間隔によって決まります。定格電圧未満の部品や機器では、その機能を十分に発揮できない場合があります。
