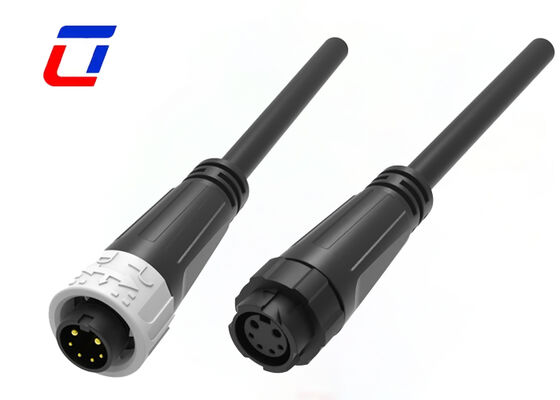

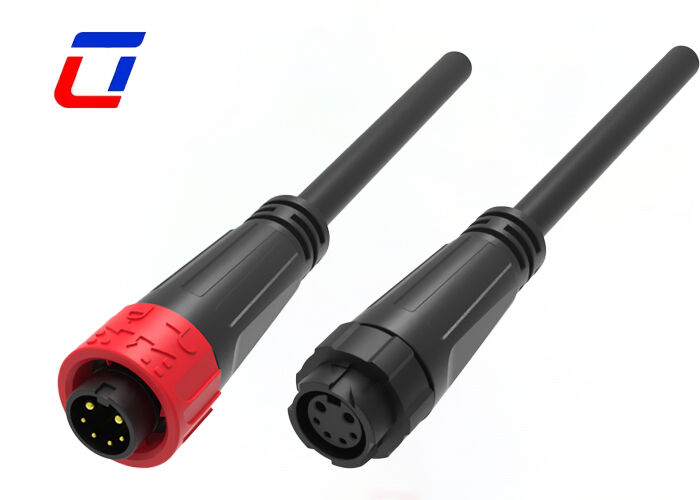

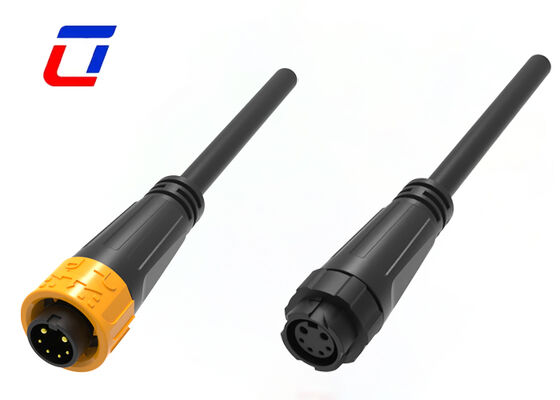

Name: UL94-V0 M16 2+4 マルチピンオスメスコネクタプッシュロック IP67 ワイヤーコネクタ
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M16
Availability: InStock

ホーム製品防水ケーブルコネクタ

UL94-V0 M16 2+4 マルチピンオスメスコネクタプッシュロック IP67 ワイヤーコネクタ

商品の詳細:

起源の場所:	中国
ブランド名:	Ulinkcon
証明:	CE/Rohs/TUV/UL
モデル番号:	M16

お支払配送条件:

最小注文数量:	交渉
価格:	交渉可能
パッケージの詳細:	1.ビニール袋;2.カートン;3.顧客の要件に従って
受渡し時間:	3~6営業日
支払条件:	T/T、D/P、L/C、D/A、Western Union、MoneyGram
供給の能力:	月間100,000ペア

連絡先

詳細製品概要

ピン:	2+4ピン電源&データ	タイプ:	防水コネクタ
防水レベル:	IP67	材料:	PA66、UL94-V0
接点材質:	真鍮金メッキ	動作温度:	-40℃～+105℃
ハイライト:	UL94-V0防水M16コネクタ , IP67ロックワイヤコネクタ , M16多ピン男性女性コネクタ

M16 2+4 ピンワイヤコネクタ ODM 産業用電源および信号プラグ

UL94-V0 認定の M16 2+4 マルチピンオスおよびメスワイヤコネクタは、電力と信号を組み合わせた伝送用の耐火性統合接続ソリューションです。プロフェッショナルな2+4ピングループ化設計を採用し、独立した電源供給とマルチチャンネル信号伝送を1つのコンパクトなユニットで実現します。高度な工具不要のプッシュロックセルフロック構造と IP67 防水性能を備えたこのミニ M16 コネクタは、産業および屋外の電気用途に優れた火災安全性、安定した導電性、強力な環境適応性を提供します。

IP67 クイックロックコネクタアプリケーション産業

成長ライト
通信アプリケーション
製品コーディングマシン
在庫品のコーディング
インクジェットシステム
太陽系
産業用インクジェット装置
電力設備
研究所の法医学および病理学機器
通信機器
重機

製品の特徴

UL94-V0 最高難燃性評価による安全性の向上:コネクタハウジングはUL94-V0の難燃性材料で製造されており、自己消火性と難燃性を備えています。短絡や過負荷電流による火炎の広がりを効果的に防止し、通常のプラスチックコネクタよりも高い電気的安全性を提供し、世界的な産業安全規格に完全に準拠しています。
デュアル電源および信号機能を実現する 2+4 マルチピン分割設計:最適化された 2+4 ピンレイアウトにより、電力伝送と信号伝送が物理的に分離されます。 2 ピンは安定した電源入力を保証し、4 ピンはマルチグループ制御信号をクロストークなしで独立して送信します。このオールインワン設計により、機器インターフェースのレイアウトが簡素化され、全体的な組み立てコストが削減されます。
工具不要のプッシュロックセルフロック機構:従来のねじ接続ではなく、直感的なプッシュツーロック構造で設計されており、明確なロックフィードバックにより、迅速かつ楽な嵌合が可能になります。安定したバックルのクランプ力により、機械的振動や日常の機器のジッターに対して優れた緩み止め性能を発揮し、安定した信頼性の高い接触を保証します。
過酷な作業条件に対する IP67 の侵入保護:精密なシール構造により、ロック後の完全な気密性を実現し、塵埃、雨水、湿気、軽度の油汚れを遮断します。湿気の多い作業場、粉塵の多い環境、屋外の屋外設置でも長期にわたって安定した性能を維持します。
軽量機器統合のためのコンパクトな M16 Mini 構造:M16のスリムな外形サイズを備えたこの省スペースコネクタは、コンパクトな機器レイアウトや組み込み設置に最適です。ユニバーサルなオスとメスの互換性により、標準化された大量生産と便利な日常メンテナンスをサポートします。

M16 2+4 ピンの技術仕様

電気的パラメータ
極数	2+4ピン防水コネクタ
電流定格	最大15+5A
定格電圧	最大AC300V
耐久電圧	1500VAC @ 60秒。

技術的パラメータ
接触抵抗	10mΩ以下
絶縁構造	500VDCで500MΩ
動作温度	-40℃～+105℃
IPクラス	IP67（嵌合時1m/30分）
金型材料	PA66
接点・端子材質	金メッキ真鍮
シール材質	シリコーン

動作パラメータ
定格電圧	最大AC600V
電流定格	最大15A
最小ワイヤサイズ外径	3.0mm～6.0mm
最大ワイヤサイズ外径	8.0mm～10.0mm
最大。ケーブル断面積	0.5mm2～2.5mm2
