産業用防水コネクタのプロのサプライヤー
セールス＆サポート:
 |
| 起源の場所: | 中国 |
| ブランド名: | Ulinkcon |
| 証明: | CE/Rohs/TUV/UL |
| モデル番号: | M16 |
| 最小注文数量: | 交渉 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 1.ビニール袋;2.カートン;3.顧客の要件に従って |
| 受渡し時間: | 3~6営業日 |
| 支払条件: | T/T、D/P、L/C、D/A、Western Union、MoneyGram |
| 供給の能力: | 月間100,000ペア |
| ピン: | 7ピン | 電流定格: | データ用5A |
|---|---|---|---|
| 保護レベル: | IP67 | 難燃性等級: | UL94-V0 |
| 接点材質: | 真鍮金メッキ | 特定のアプリケーションシナリオ: | 灌漑システム/産業用センサー |
| ハイライト: | 300V防水M16コネクタ、7ピンプッシュロックコネクタ、M16ケーブル対基板コネクタ,7 pin push lock connector,M16 cable to board connector |
||
商品が発送されたら、追跡番号と物流プラットフォームのリンクをお送りします。オンラインでリアルタイムのステータスを追跡したり、最新情報について当社のチームに連絡したりできます。 中国深セン市宝安区のウリンコン工業団地にあります。 コネクタとケーブルにはいくつかの異なる材料があります。通常、製品コネクタにはPVC/ナイロン材料が使用され、ケーブルにはPVC/ゴム/シリコン材料が使用されます。もちろんご要望に応じて材質を選ぶことも可能です。5A M16 ナイロン 7 ピン防水コネクタ 300V データ クイック ロック コネクタ
製品概要

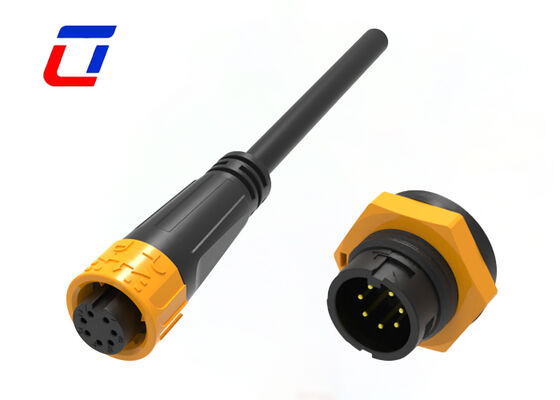

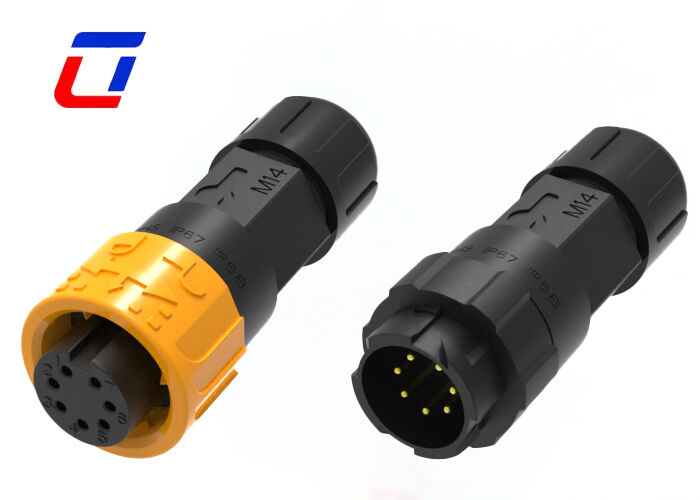

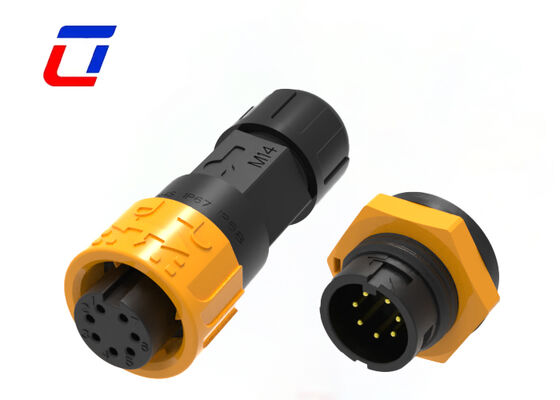

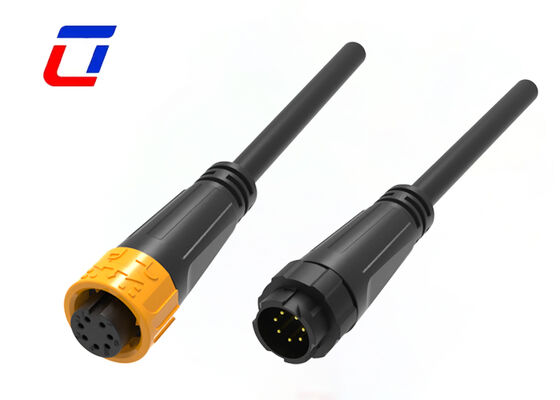

安定した信号の同時伝送をサポートする定格電圧300VのM16 7pin防水コネクタです。合理的なピン配置と高密度配線設計により、設置スペースを節約します。対応するオスとメスのヘッドを装備しており、ケーブル対ケーブルとケーブル対基板という 2 つの主流の設置方法と互換性があります。高い汎用性を備えており、産業機器、屋外機器、スマート機器、その他の接続シナリオに幅広く適用できます。
主な特長
製品仕様
柔軟な設置のためのデュアルドッキング互換性: 革新的なデュアルモード設計を特徴とするこのコネクタは、追加の付属品や構造上の変更を必要とせずに、ケーブル相互接続とケーブルと回路基板の接続の両方をサポートします。長距離のデバイス間配線と組み込み基板の取り付け要件を 1 つのユニットで満たし、モデル選択コストと在庫圧力を効果的に削減します。
効率的なマルチチャネルデータ伝送のための7ピン高密度レイアウト:正確に配置された7つの独立したチャンネルは絶縁伝送設計を採用し、複数のセンサーデータと制御信号の同期伝送をサポートします。信号のクロストーク、データ損失、伝送遅延を排除します。コンパクトなピン レイアウトにより、M16 小型構造のスペース利用率が最大化され、インテリジェント デバイスの高精度データ相互作用の要求に応えます。
300Vの高耐圧で電気的安全性を強化:厚みのある強化絶縁構造と高級絶縁材料を採用し、コネクタの定格電圧は300Vです。産業用電圧の変動や瞬間的な高圧衝撃に耐え、漏電、故障、短絡のリスクを効果的に防止し、複雑な電気環境でも長期にわたる安定した動作を保証します。
ねじのないプッシュロック構造で高効率作業を実現:改良されたプレス式セルフロックバックルにより、挿入後の自動固定と押すだけのクイックリリースを実現しました。ねじり作業が不要なため、組立作業が省力化・効率化されます。強固なロック構造により、優れた耐振動性と耐緩み性を実現し、機器の振動やケーブルの引っ張りによる信号の中断を防ぎます。
IP67の完全防水・防塵保護:マルチアングル精密嵌合シール技術を採用し、コネクタはロック後の隙間のない閉鎖を実現します。雨水、ほこり、湿気、油による汚染を完全に遮断し、屋外、湿気、粉塵の多い産業作業環境でも正確で安定した内部データ伝送を維持します。
小型 M16 サイズで軽量な機器統合を実現：コンパクトな外径 M16 により設置スペースが節約され、精密機器、小型インテリジェントデバイス、組み込み産業用制御機器の軽量統合設計に完全に適合します。高精度のオスとメスのドッキング公差により、標準化された量産工業生産に完全に適用できます。
電気的パラメータ
極数
7ピン
電流定格
最大5A
定格電圧
最大AC60V
耐久電圧
500VAC @ 60秒。
技術的パラメータ
接触抵抗
10mΩ以下
絶縁構造
500VDCで500MΩ
動作温度
-40℃～+105℃
IPクラス
IP67（嵌合時1m/30分）
金型材料
PA66
接点・端子材質
金メッキ真鍮
シール材質
シリコーン
動作パラメータ
定格電圧
最大AC300V
電流定格
最大5A
最小ワイヤサイズ外径
3.0mm～6.0mm
最大ワイヤサイズ外径
8.0mm～10.0mm
最大ケーブル断面積
0.5mm2～2.5mm2
応用産業
製品画像
よくある質問
荷物を追跡するにはどうすればよいですか?
工場はどこにありますか?
最小注文数量 (MOQ) はいくらですか?
