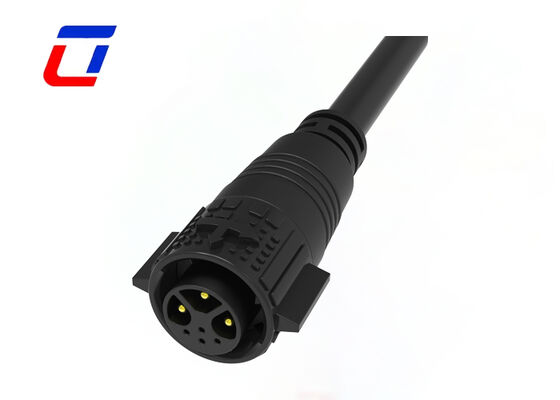

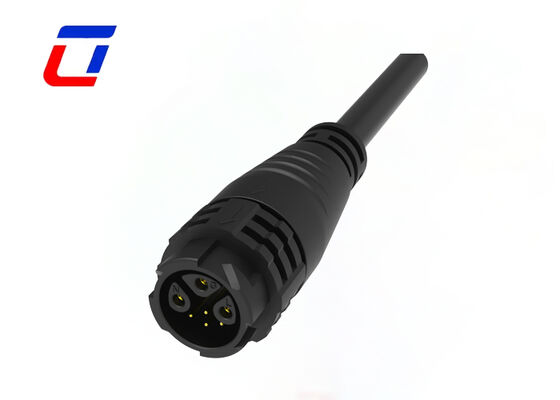

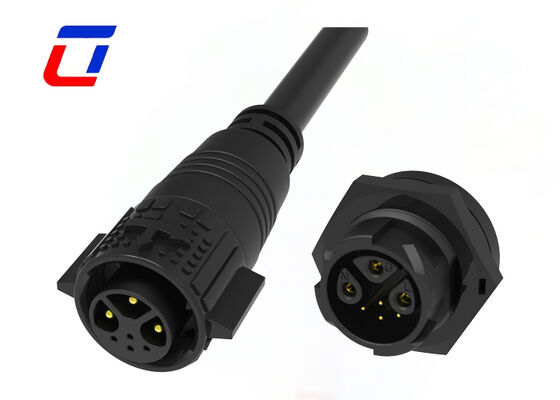

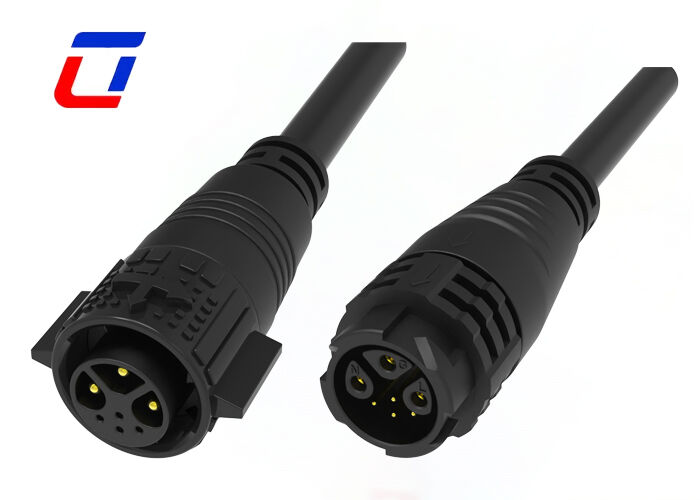

Name: M19 3 + 4 ピン防水ワイヤー コネクタ 15A + 5A 300V IP67 マルチピン男性女性コネクタ
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

ホーム製品防水ケーブルコネクタ

M19 3 + 4 ピン防水ワイヤーコネクタ 15A + 5A 300V IP67 マルチピン男性女性コネクタ

商品の詳細:

起源の場所:	中国
ブランド名:	Ulinkcon
証明:	CE/Rohs/TUV/UL
モデル番号:	M19

お支払配送条件:

最小注文数量:	交渉
価格:	交渉可能
パッケージの詳細:	1.ビニール袋;2.カートン;3.顧客の要件に従って
受渡し時間:	3~6営業日
支払条件:	T/T、D/P、L/C、D/A、Western Union、MoneyGram
供給の能力:	月間100,000ペア

連絡先

詳細製品概要

ピン:	3+4ピン	定格電圧:	300V
電流定格:	20A	材料:	ナイロン
保護レベル:	IP67	温度:	-40~+105℃
ハイライト:	M19 防水ケーブルコネクタ IP67 , 3+4ピン防水ケーブルコネクタ男性女性防水コネクタ 300V , male female waterproof connector 300V

M19 男性女性コネクタ 300V 屋外3+4ピンパワーと信号コネクタ

製品概要

M19 3+4ピン IP67 防水男性と女性用ワイヤコンネクタは,独特に設計されたスプリット電流ハイブリッド接続ソリューションです.統一電流仕様を持つ従来のコネクタとは異なる異なる電流負荷設計を特徴とする. 3ピンは15A高電流主電源に対応し,4ピンは5A低電流信号と補助電源伝送に対応する.300Vの電圧抵抗で指定され,IP67の完全防水性能と工具のないロック構造を備えていますこのコネクタはハイブリッド機器の高電力電源と精密信号伝送の二重要求を完璧に満たし,内部配線を大幅に最適化します.

簡単な説明

3+4 スプリット・カレント・デザイン・ダブル・パワー・シグナルマッチング: 科学的なピングループ化により,電源回路と信号回路が独立して分離されます. 3ピン高電源グループは,コア機器の動作のために安定した15A連続電流出力を確保します.4ピンの補助グループは,センサーと制御信号のための5A低電流伝送をサポートします.物理的隔離は負荷衝突と信号交差を回避し,電力安定と信号精度の両方を保証します.
産業安全のための300V高電圧抵抗: 加厚した統合隔離構造を採用し,コネクタは最大300Vの定位電圧に耐え,瞬時的な電圧上昇と回路変動に抵抗します.電気漏れを効果的に防ぐ産業用および屋外用電気機器の信頼性の高い電気安全性を提供する.
IP67 完全防水・防塵: 多層環状密封設計は,雄と雌の交尾後,完全に封鎖された保護を実現します.それは完全に雨水の浸水,塵の蓄積,湿気と軽油汚染をブロックします.湿った環境で長期にわたって安定した動作に適応する荒涼とした作業環境
ツールフリー・セルフロック&抗振動構造: 正確な男性と女性のマッチングは,スムーズなプラグと緊密なフィットメントを保証します.アップグレードされたブックルセルフロックメカニズムは,挿入後に自動ロックを可能にします.優れた反放松と反振動能力装置の振動やケーブルの引き寄せによる断続的な接続を効果的に防止します
耐高温耐久性耐候改造工学用プラスチックと抗酸化導電端で作られ, -40°Cから+105°Cまで安定して動作します.低温の裂け目,高温の老化に耐えます.紫外線と軽度の腐食地域や環境の異なる労働条件に適しています

主要な特徴

プッシュロック迅速解き放たれるシステム
マルチコアオプション: 2Pin, 3Pin, 4Pin, 5Pin パワー
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pinと 2+20Pinの電源信号の組み合わせ
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin, 18Pin,利用可能な信号について
フィールドアセンブリバージョン:ワイヤーからワイヤーとワイヤーからボードの両方のオプション
長時間稼働する際の電流20A
サポートされているケーブル組立サービス
OEM/ODM は歓迎

テクニカル仕様

電気パラメータ
ポーランド人数	3+4Pin
現在の格付け	20A 最大
定位電圧	最大300VAC
耐久性電圧	1500VAC @ 60秒
テクニカルパラメータ
接触抵抗	10 mΩ 最大
断熱構造	500 MΩ 500VDC で
動作温度	-40°C ~ +105°C
IPクラス	IP67 (1m / 30min) マッチング時
模具素材	PA66
接触/端末材料	黄金で覆われた銅
密着物	シリコン

応用産業

成長灯
通信の適用
製品コード化機械
商品コード
インクジェットシステム
太陽系
工業用インクジェット機器
電源装置
検査室の法医学・病理学機器
通信機器
重機械

操作パラメータ

定位電圧	600VAC 最大
現在の格付け	最大 20A
ワイヤサイズ OD	3.0mm ~ 6.0mm
ワイヤの最大サイズ OD	8.0mm ~ 10.0mm
最大ケーブル横断面	0.5mm2 ~ 2.5mm2

デザインスケッチ

よく聞かれる質問

Q: 工場ですか? それとも貿易会社ですか?

A: 私たちは工場です. 工場は中国深?? 市バオアン地区のウリンコン工業公園にあります.

Q: 税関手続きの責任者は誰ですか?必要な書類をお届けしますか?

A: 完全な関税清算書類 (商取引請求書,梱包リスト, konosament,証明書) を提供します.清算手数料と関税は買い手負担 (EXW/FOB条件)必要な場合文書の作成に協力できます

Q: 荷物を追跡するには?

A: 商品が発送されたら,追跡番号と物流プラットフォームのリンクをあなたに送ります.オンラインでリアルタイム状態を追跡したり,最新情報のために私たちのチームと連絡することができます.
