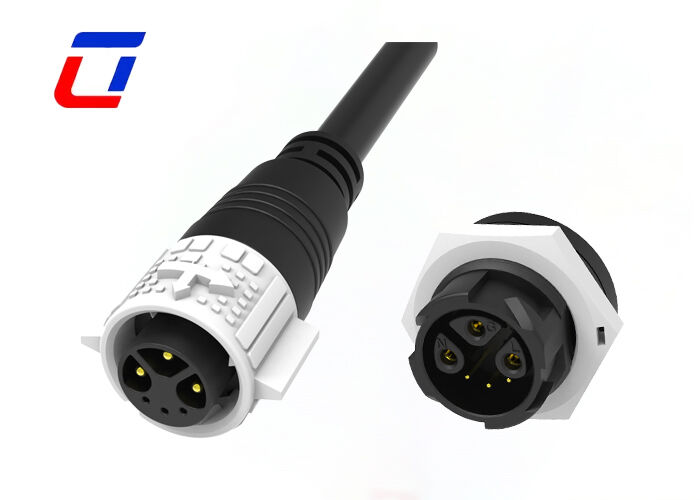

Name: M19 3 + 3 ピン 15A + 5A 成形ケーブル コネクタ PA66 マルチ ピン オス メス コネクタ
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

ホーム製品多ピンコネクタは防水する

M19 3 + 3 ピン 15A + 5A 成形ケーブルコネクタ PA66 マルチピンオスメスコネクタ

商品の詳細:

起源の場所:	中国
ブランド名:	Ulinkcon
証明:	CE/Rohs/TUV/UL
モデル番号:	M19

お支払配送条件:

最小注文数量:	交渉
価格:	交渉可能
パッケージの詳細:	箱
受渡し時間:	5~8 営業日
支払条件:	T/T、D/A、D/P、マネーグラム、L/C
供給の能力:	毎月100000ペア

連絡先

詳細製品概要

ピン数:	3+3ピン電源&信号	防水定格:	IP67
現在:	15A+5A	温度範囲:	-40℃～+105℃
難燃性等級:	UL94-V0	接続モード:	プッシュロック式
ハイライト:	M19 3+3ピン防水コネクタ , PA66多ピン男性女性コネクタ , 15A+5A鋳造ケーブルコネクタ

3 + 3 ピン M19 ケーブルコネクタクイックロック IP67 防水コネクタ 300V

産業用自動制御装置、屋外インテリジェント電気機械装置、景観照明システム、セキュリティ監視電子制御システム、小型新エネルギー装置、インテリジェントセンサー統合マシン、ビルディングインテリジェント制御装置などで広く使用されています。同期高出力電源とマルチチャンネル弱電流信号伝送を必要とする統合配線シナリオに最適で、大量機器の生産や標準化されたエンジニアリング支援プロジェクトに適しています。

製品概要

デュアル電流定格 3+3 絶縁設計：独自のデュアルスペック電流配分を採用し、3つの専用ピンが機器動作用の15A大電流主電源を安定してサポートし、別の3つの独立したピンが5A低電流の正確な信号伝送を担当します。電源回路と信号回路間の物理的な絶縁により、電流干渉、信号のクラッター、データの突然変異を完全に回避し、安定した電源出力と正確な信号同期を同時に確保します。
難燃性 PA66 工業用ハウジング: UL94-V0難燃グレードの変性PA66エンジニアリングプラスチックを使用したハウジングは、優れた耐衝撃性、耐圧縮性、耐変形性を誇ります。専門的な耐候性処理により、-40℃〜+105℃の広い温度範囲で安定して動作し、紫外線、湿気による腐食、経年劣化に耐え、屋内および屋外の長期にわたる産業作業条件に適応します。
耐久性に優れた一体成型ケーブル構造：プラグとケーブルを隙間なく一体射出成形することで、塵や水の侵入を根本的に防ぎます。応力緩衝設計を備えた強化されたケーブルルートは、頻繁な曲げ、引っ張り、機械的張力に耐え、組み立てられたコネクタのコアの緩みやワイヤの破損などの一般的な障害を効果的に解決します。
高い互換性を備えた完全なオスとメスの嵌合: 正確に一致したオスとメスのペアにより、スムーズな差し込みと高い耐障害性が実現し、差し込み間違いによる端子の損傷や回路障害を回避します。標準の M19 円形寸法は、ほとんどの主流の産業用制御、電気機械、照明機器と汎用的に互換性があり、柔軟な用途向けの複数の設置モードをサポートしています。
電気的安全性を強化するための層状絶縁体：各ピンは厚みのある独立した絶縁絶縁構造を採用しており、耐電圧性、耐サージ性に優れています。漏電、短絡、回路クロストークを効果的に防止します。プロフェッショナルな強電流および弱電流絶縁設計により、ハイブリッドトランスミッション時の動作安全性が大幅に向上し、機器の長期連続稼働をサポートします。
統合配線によりコストを削減し、効率を向上: このオールインワンコネクタは、電源と信号の伝送機能を統合し、個別の電源コネクタと信号コネクタを置き換えます。これにより、内部配線構造が簡素化され、外部インターフェイスの数量と組み立て手順が削減され、量産と標準化されたエンジニアリング配線のための回路障害点を最小限に抑えながら、生産コストとメンテナンスコストが削減されます。

主な特長

簡単に取り付けられるプッシュロッククイックリリースシステム
マルチコア構成: 電源用 2Pin、3Pin、4Pin、5Pin
組み合わせた電源/信号オプション: 3+2Pin、3+3Pin、3+4Pin、3+5Pin、3+9Pin、2+20Pin
信号のみのオプション: 6Pin、7Pin、8Pin、9Pin、10Pin、11Pin、12Pin、14Pin、16Pin、18Pin
フィールドアセンブリバージョン: 電線対電線および電線対基板のオプション
連続動作時の定格電流 20A
ケーブルアセンブリサービスと OEM/ODM サポートが利用可能

技術仕様

製品タイプの特徴	ケーブル対ケーブル、密閉可能なプラスチックシェル、コネクタキット
構成機能	3+3 ピン (3 電源、3 信号)、接点はプリロード済み
電気的特性	600V AC/DC 最大動作電圧、最大接点電流定格 20A
体の特徴	PA66 シェル素材、低火災危険性熱可塑性プラスチック、IP67 定格
連絡先の特徴	ピンソケットコンタクトタイプ
機械的アタッチメント	ケーブルマウント、キー調整、嵌合保持
寸法	ワイヤーサイズ: 20AWG、18AWG、16AWG、14AWG
使用条件	動作温度: -40°C ～ 105°C、IP67 防水/防塵シール
業界標準	UL 94V-0 可燃性評価

応用産業

通信機器
製品コーディングマシン
在庫製品コーディングシステム
インクジェットシステム
太陽光発電システム
産業用インクジェット装置
電力設備
研究所の法医学および病理学機器
重機

製作寸法

技術的な詳細

よくある質問

Q1: 定格電圧とは何ですか?

A1: 動作電圧とも呼ばれる定格電圧は、主に使用されるコネクタの絶縁材料とコンタクトサイズの間隔によって決まります。一部のコンポーネントまたはデバイスは、定格電圧以下で動作すると正常に機能しない場合があります。

Q2: 荷物を追跡するにはどうすればよいですか?

A2: 商品が発送されたら、追跡番号と物流プラットフォームのリンクを送信します。オンラインでリアルタイムのステータスを追跡したり、最新情報について当社のチームに連絡したりできます。
