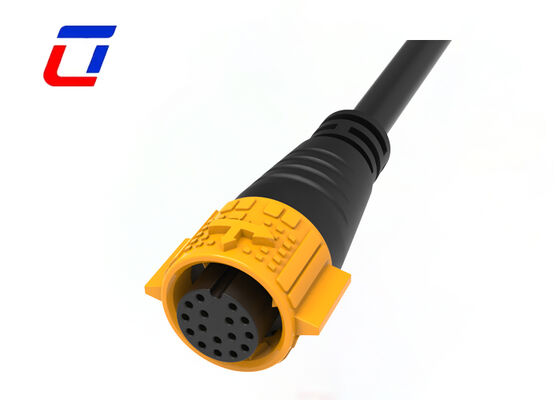

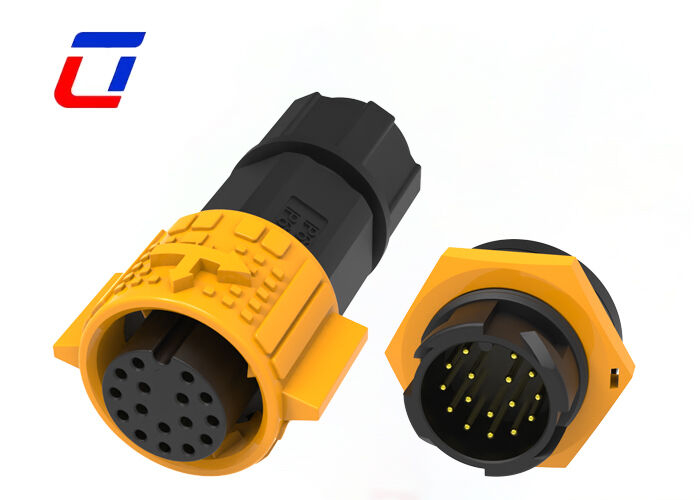

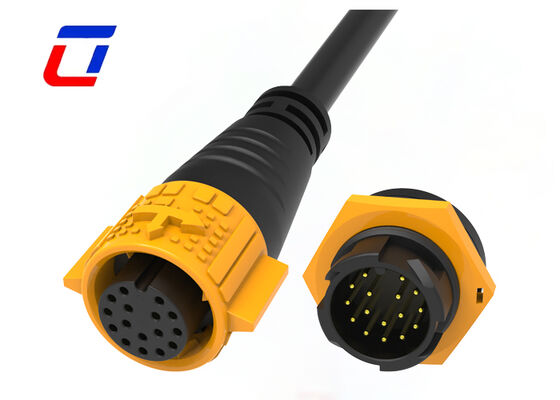

Name: M19 300V 16 ピン男性女性コネクタプッシュロック IP67 防水コネクタワイヤーにボード
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

ホーム製品防水LEDのコネクター

M19 300V 16 ピン男性女性コネクタプッシュロック IP67 防水コネクタワイヤーにボード

商品の詳細:

起源の場所:	中国
ブランド名:	Ulinkcon
証明:	CE/Rohs/TUV/UL
モデル番号:	M19

お支払配送条件:

最小注文数量:	交渉
価格:	交渉可能
パッケージの詳細:	1.ビニール袋;2.カートン;3.顧客の要件に従って
受渡し時間:	3~6営業日
支払条件:	T/T、D/P、L/C、D/A、Western Union、MoneyGram
供給の能力:	月間100,000ペア

連絡先

詳細製品概要

ピン:	データ用の16ピン	定格電圧:	300V
材料:	ナイロン&真鍮金メッキ	動作温度:	-40℃～+105℃
難燃性等級:	UL94-V0	シール材:	防水Oリング
ハイライト:	M19 300V防水コネクタ 16ピンプッシュロックコネクタ IP67ワイヤとボードコネクタ , 16 pin push lock connector , IP67 wire to board connector

300V M19 防水コネクタ 16ピンクイックロック屋外データコネクタ

M19 300V 16Pin IP67 ワイヤー・トゥ・ボードコネクターは,PCBボードのマウント統合のために設計された高密度産業接続ソリューションです.複数の制御とセンサー信号の集中送信を実現するためにプロのワイヤー-ツー-ボードドッキング構造を備えています300Vの高電圧隔熱容量ツールフリープッシュロック設計 IP67の完全防水&防塵性能この標準M19コネクタは,十分なチャネルや密封が不十分であるような伝統的なボードマウントコネクタの一般的な欠陥を解決します.産業用インテリジェント電子制御システムの安定・安全・高度に統合された配線を提供する.

製品概要

16ピンの高密度マルチチャネル統合: 珍しい 16 個の独立した隔離ピンレイアウトを採用し,接続器は複数の通信,センサー,制御信号のグループを同期的に送信することをサポートします.低ピンコネクタの混沌とした配線を入れ替える内部配線を最適化し,スマートデバイスの統合と美学を大幅に改善します.
300V 高電圧隔熱と電気安全: 厚い統合隔熱構造は,最大300Vの定位電圧に耐えるため,産業用電圧変動,瞬間の高圧突発,回路衝撃に効果的に抵抗する.破損防止と老化耐性のある隔熱材料は,電気漏れを防止します電子制御システムの長期的安全で安定した動作を保証します.
プロのワイヤー・トゥ・ボード・ドッキング・デザイン: ワイヤーとPCBボード接続に最適化され,片端はケーブルで接続され,もう片端はPCB直接プラグインと溶接装置にマッチします.様々な産業用制御メインストボードとセンサー回路ボードの標準的なマウントポジションに完璧にフィット自動化された大量生産に適応し,組み立ての誤りと労働コストを効果的に削減します.
ツールフリープッシュロック振動防止構造: 改良されたプッシュ・セルフ・ロック構造により,挿入後に自動ロックし,スレッド操作なしで押すことで迅速に解き放つことができます.板レベルでの保守とケーブル交換手順を簡素化密閉した構造は,長時間機器の振動によって引き起こされる断続的な信号障害と不適切な接触を回避し,優れた解散防止および抗張力性能を提供します.
IP67 厳しい環境における完全な侵入保護: 高弾性耐老化シリコンガシケットを装備し,雄と雌の接続器は交尾後,隙間のない密封された空洞を形成します.凝縮と軽油腐食湿気,塵,屋外での作業条件で,水分酸化と塵のショートサーキットからボード端回路を保護します.
大気温に耐える耐久性耐候性強化された高強度改造工学用プラスチックで作られ,-40°Cから105°Cまで安定して動作します.長期間の連続的な設備運用下で安定した構造および電気性能を維持する.板レベルの回路障害率を削減し,機器の使用寿命を延長します.

主要な特徴

プッシュロック迅速解き放たれるシステム
2Pin,3Pin,4Pin,5Pin パワー
3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pinと2+20Pinの電源信号の組み合わせ
6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin と 18Pin は,利用可能な信号です
フィールドアセンブリバージョン:ワイヤーからワイヤーとワイヤーからボードの両方のオプション
ケーブル組み立てサービスサポート,カスタム歓迎
OEM/ODM は歓迎

応用産業

成長灯
通信の適用
製品コード化機械
商品コード
インクジェットシステム
太陽系
工業用インクジェット機器
電源装置
検査室の法医学・病理学機器
通信機器
重機械

テクニカル仕様

電気パラメータ

ポーランド人数	16ピン
現在の格付け	5A 最大
定位電圧	最大300VAC
耐久性電圧	1500VAC @ 60秒

テクニカルパラメータ

接触抵抗	10 mΩ 最大
断熱構造	500 MΩ 500VDC で
動作温度	-40°C ~ +105°C
IPクラス	IP67 (1m / 30min) マッチング時
模具素材	PA66
接触/端末材料	黄金で覆われた銅
密着物	シリコン

操作パラメータ

定位電圧	最大300VAC
現在の格付け	5A 最大
ワイヤサイズ OD	3.0mm ~ 6.0mm
ワイヤの最大サイズ OD	8.0mm ~ 10.0mm
最大ケーブル横断面	0.5mm2 ~ 2.5mm2
