| 起源の場所: | 深セン、中国 |
| ブランド名: | Ulinkcon |
| 証明: | CE/Rohs/TUV/UL |
| モデル番号: | M25 |
| 最小注文数量: | 交渉 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | 箱 |
| 受渡し時間: | 5~8 営業日 |
| 支払条件: | T/T、D/A、D/P、マネーグラム、L/C |
| 供給の能力: | 毎月100000ペア |
| 防水定格: | IP67 | ピン数: | 22Pin防水コネクタ |
|---|---|---|---|
| 難燃性等級: | UL94-V0 | 接点材質: | 真鍮金メッキ |
| 温度範囲: | -40℃～+105℃ | 応用: | ソーラーパネル |
| ハイライト: | M25 自閉式マルチピンコネクタ22ピン銅製金付コネクタIP67防水円形コネクタ,22pin brass gold-plated connector,IP67 waterproof circular connector |
||

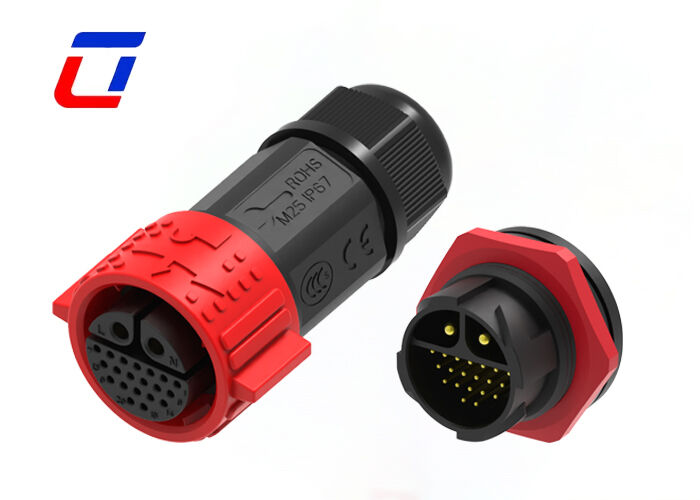

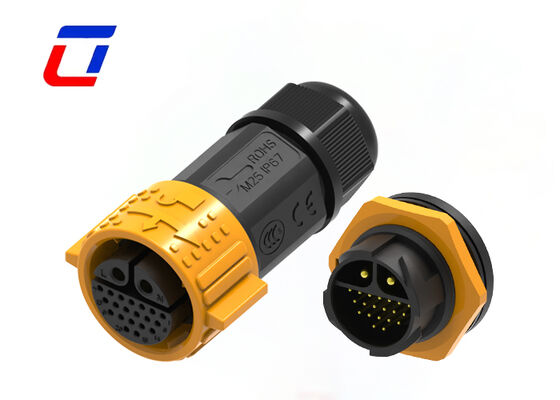

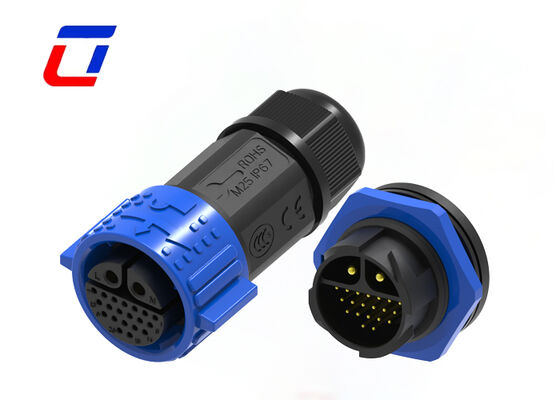

製品の品質をどのように保証しますか?M25 セルフロック クイックコネクト 22Pin 真鍮金メッキ IP67 防水
M25 電源信号コネクタ 2+20 ピン IP67 20A+5A ワイヤーに基板コネクタ
製品概要
信号および力の多コネクタ M25 2+20 ピンはボードへの 300 ボルト ワイヤーを防水します
主な特長
1. プロフェッショナルな電気的性能 (デュアル電源と信号の統合)
定格電圧: 300V、ほとんどの低電圧産業機器に安定かつ安全
2+20 ピン設計: 2 高出力電源ピン + 20 信号ピン、相互干渉のない独立した電源と信号伝送を実現
定格電流: 電源ピン用 20A、信号ピン用 5A、高耐久電源と正確な信号伝送の完璧なバランス
接触抵抗が低く、長期連続使用でも発熱や電圧降下がありません。
2. セルフロック式クイックコネクト構造（工具不要＆落下防止）
M25 ネジなしセルフロック設計、工具不要のクイックプラグアンドプレイにより、取り付け効率が大幅に向上します。
内蔵のバックルロック構造により、しっかりとした接続、優れた耐振動性、耐緩み性を保証します。
繰り返しの抜き差しに対応し長寿命で、頻繁に分解する機器に適しています。
3. 高級真鍮金メッキ接点 (酸化防止&高導電性)
高品質の真鍮ベースと全面金メッキ表面、通常の錫メッキ接点よりも優れた性能
酸化防止、腐食防止、硫化防止に効果があり、長期使用による接触不良や信号の中断を回避します。
安定した電流伝導と干渉のない高周波信号伝送を保証します。
4. IP67 工業用防水防塵等級（全天候型保護）
防水・防塵等級IP67相当、完全防塵、一時的な浸水に強い
高弾性シールリングがしっかりと密閉し、雨、水蒸気、塵、油による汚染をブロックします。
優れた耐温度性と耐老化性、過酷な屋外および産業環境でも安定した性能を発揮
5. 耐久性の高い難燃性ハウジング (耐久性と安全性)
高強度難燃性PA66プラスチックハウジングを採用し、高温耐性があり、変形や亀裂がありません。
複雑な産業シナリオに対応する、堅牢な統合構造、抗引っ張り性、耐衝撃性、耐摩耗性
優れた絶縁性能により、漏電や短絡を効果的に防止し、動作の安全性を保証します。
6. 幅広いアプリケーション (オールインワンの電源および信号ソリューション)
2+20ピン統合設計によりワンストップ電源供給と多チャンネル信号伝送を実現し、配線レイアウトを簡素化
産業オートメーション機器、屋外スマートデバイス、新エネルギー機器、セキュリティ監視、ロボット、LEDエンジニアリング照明、海洋電気機器などで広く使用されています。
パネル取付やケーブルドッキング設置に対応し、各種機器の配線や改修にも強力に対応
応用産業
技術仕様
電気的パラメータ
極数
22ピン電線対基板コネクタ
電流定格
20A +5A
定格電圧
最大AC300V
耐久電圧
2500VAC @ 60秒
技術的パラメータ
接触抵抗
10mΩ以下
絶縁構造
500VDCで500MΩ
動作温度
-40℃～+105℃
IPクラス
IP67(1m/30分)
金型材料
PA66
接点・端子材質
金メッキ真鍮
シール材質
シリコーン
動作パラメータ
定格電圧
最大AC600V
電流定格
最大40A
最小ワイヤーサイズ外径
6.5mm～10mm
最大ワイヤサイズ外径
10.5mm～18mm
最大ケーブル断面積
0.5mm2～6.0mm2
製品構成
製品寸法
技術的な詳細
よくある質問
定格電圧とは何ですか?
動作電圧とも呼ばれる定格電圧は、使用されるコネクタの絶縁材料と接点のサイズによって異なります。一部のコンポーネントまたはデバイスは、定格電圧を下回ると適切に機能しない場合があります。
原料検査、インライン検査、最終抜き取り検査など、製造工程全体で厳しい品質管理を行っています。すべての製品には、製造上の欠陥に対する 12 か月の保証が付いています。
荷物を追跡するにはどうすればよいですか?
商品が発送されると、追跡番号と物流プラットフォームのリンクが提供されます。オンラインでリアルタイムのステータスを追跡したり、最新情報について当社のチームに連絡したりできます。
