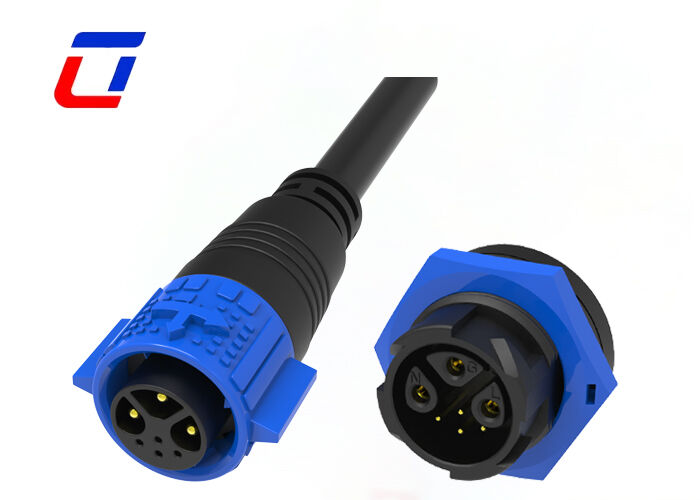

Name: 15A+5A M19 3+4 ピン IP67 コネクタ 300V 防水電源信号ワイヤ接続
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

ホーム製品 ip67 防水接続器

15A+5A M19 3+4 ピン IP67 コネクタ 300V 防水電源信号ワイヤ接続

商品の詳細:

起源の場所:	中国
ブランド名:	Ulinkcon
証明:	CE/Rohs/TUV/UL
モデル番号:	M19

お支払配送条件:

最小注文数量:	交渉
価格:	交渉可能
パッケージの詳細:	1.ビニール袋;2.カートン;3.顧客の要件に従って
受渡し時間:	3~6営業日
支払条件:	T/T、D/P、L/C、D/A、Western Union、MoneyGram
供給の能力:	月間100,000ペア

連絡先

詳細製品概要

ピン:	3+4ピン	定格電圧:	300V
電流定格:	15+5A	コネクタの種類:	クイックコネクタ
材料:	ナイロン	難燃性等級:	UL94-V0
ハイライト:	15A 5A M19 防水接続器 , 3+4ピン IP67ワイヤ接続器 , 300V 防水電源信号コネクタ

M19 男性女性コネクタ 300V 屋外3+4ピンパワーと信号コネクタ

簡単な説明

1. 二重独立電流回路を持つスプリットピンレイアウト
独立した電源と信号伝送のための3+4ピン構造で設計: 3ピンが15A高電流電源,4ピンが5A低電流信号伝送をサポートする.強い電流と弱い電流の間の物理的隔離は,信号の騒音と電流の干渉を効果的に排除します.
300Vまで,二重回路が同時に互いの影響を受けずに動作する.高功率電源とマルチチャネル制御信号を1つのコネクタに統合し,ワイヤリングハーネスのレイアウトを簡素化します.
高電流ピンの最適化された電流持ち設計は,フルロードで長期間の動作下で温度上昇を制御し,過熱やショートサーキットのリスクを回避します.

2. IP67 全密封防水・防塵性能
IP67 保護レベルに達します.それは完全に雨水,泥,内部端末と接触する濃縮湿気と工業塵.
耐老化密封部品は,頻繁な詰め込みの後も安定した密封能力を保持し,露天設備,湿ったワークショップ,スプレー作業環境に適しています.
内部の防水隔離は,湿度による電気漏れや信号中断を防止し,機器の一貫した動作を保証します.

3信頼性の高い電流システムで長時間連続で動作します
高電流ピンの厚い導電ベースは,性能損失なしに安定した15A負荷をサポートする.精製された信号ピンは,5A弱電流下で損失のないデータ伝送を保証するために超低インピーダンスを備えています.
腐食や酸化に耐えるコンタクトは,屋外や工業環境での長期間の使用後に,不十分な接触や停電を避け,設備の保守コストを削減します.
電源と信号ピンの間には厚い隔熱層があり横回路の危険を防ぐため 300Vの隔熱基準を満たしています

4簡単に組み立てられるためのユニバーサル・サークルワイヤ・コネクタ
標準M19 円形ワイヤー対ワイヤー設計でPCBの設置は必要ない.高速なハーネス組み立てとマッチング量産組立ラインを可能にします.
組み込まれており,アンチ・ローズリング・リミート・ブックルは,ドッキング後に緊密な接続を維持し,機器の振動や軽い引力によるローズオフに抵抗します.
コンパクトで軽量な構造により,ワイヤリングスペースが節約され,小型および中規模のインテリジェントデバイスの外部ワイヤリングに最適です.

5幅広い用途
屋外用太陽光配件,景観照明,屋外監視電源と信号配線
小型の産業自動化機器,センサー制御器,およびポータブルな屋外電気装置.
統合された高電源と多チャネル弱信号を必要とする低電圧300Vの設備すべて防水と防塵の要求があります

主要な特徴

プッシュロック迅速解き放たれるシステム
マルチコアオプション: 2Pin, 3Pin, 4Pin, 5Pin パワー
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pinと 2+20Pinの電源信号の組み合わせ
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin, 18Pin,利用可能な信号について
フィールドアセンブリバージョン:ワイヤーからワイヤーとワイヤーからボードの両方のオプション
長時間稼働する際の電流20A
サポートされているケーブル組立サービス
OEM/ODM は歓迎

テクニカル仕様

電気パラメータ
ポーランド人数	3+4 マルチピン
現在の格付け	20A 最大
定位電圧	最大300VAC
耐久性電圧	1500VAC @ 60秒
テクニカルパラメータ
接触抵抗	10 mΩ 最大
断熱構造	500 MΩ 500VDC で
動作温度	-40°C ~ +105°C
IPクラス	IP67 (1m / 30min) マッチング時
模具素材	PA66
接触/端末材料	黄金で覆われた銅
密着物	シリコン

応用産業

成長灯
通信の適用
製品コード化機械
商品コード
インクジェットシステム
太陽系
工業用インクジェット機器
電源装置
検査室の法医学・病理学機器
通信機器
重機械

操作パラメータ

定位電圧	600VAC 最大
現在の格付け	最大 20A
ワイヤサイズ OD	3.0mm ~ 6.0mm
ワイヤの最大サイズ OD	8.0mm ~ 10.0mm
最大ケーブル横断面	0.5mm2 ~ 2.5mm2
