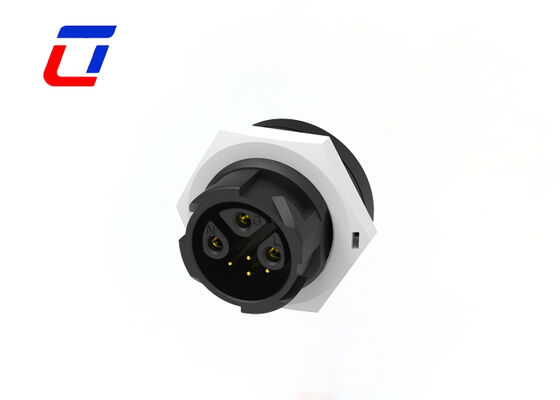

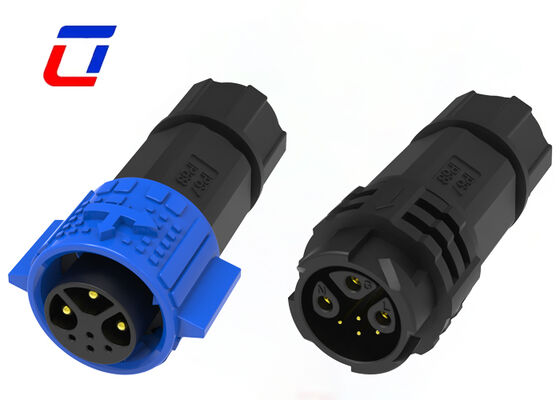

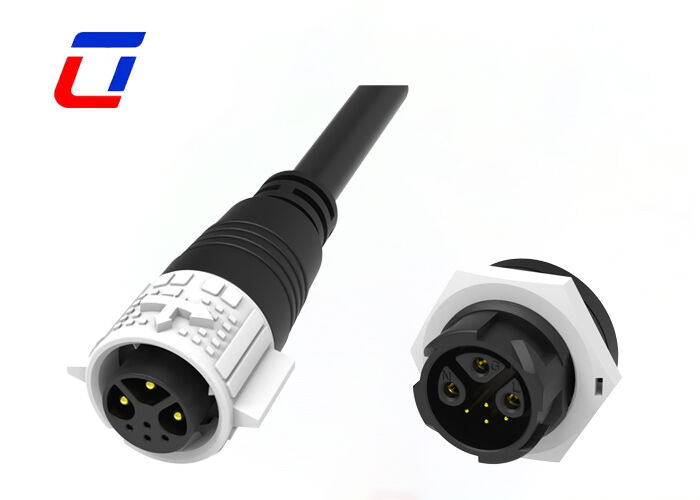

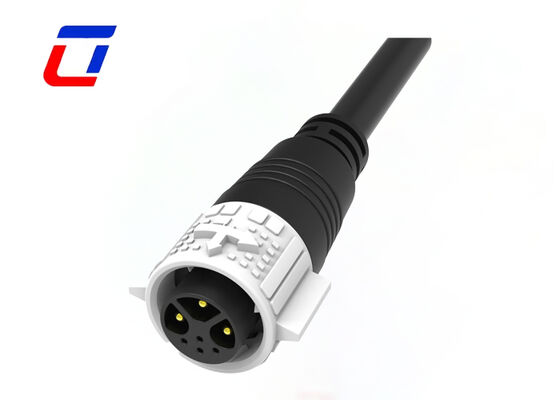

Name: 15A+5A 防水マルチピンコネクタ 3+4ピン M19 プッシュロックケーブル 板コネクタ
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

ホーム製品多ピンコネクタは防水する

15A+5A 防水マルチピンコネクタ 3+4ピン M19 プッシュロックケーブル板コネクタ

商品の詳細:

起源の場所:	中国
ブランド名:	Ulinkcon
証明:	CE/Rohs/TUV/UL
モデル番号:	M19

お支払配送条件:

最小注文数量:	交渉
価格:	交渉可能
パッケージの詳細:	1.ビニール袋;2.カートン;3.顧客の要件に従って
受渡し時間:	3~6営業日
支払条件:	T/T、D/P、L/C、D/A、Western Union、
供給の能力:	月間100,000ペア

連絡先

詳細製品概要

ピン:	3+4ピン	電流定格:	15+5A
定格電圧:	300V	材料:	PA66
保護レベル:	IP67	難燃性等級:	UL94-V0
ハイライト:	15A 防水マルチピンコネクタ , 5A M19 プッシュロック接続器 , 3+4ピンケーブルとボードの接続器

15A+5A 防水マルチピンコネクタ 3+4ピン M19 プッシュロックケーブル対基板

製品概要

屋外防水コネクタ M19 3+4ピン IP67 防水コネクタワイヤー対基板

簡単な説明

3+4ピン分離電源＆信号レイアウト最適化された3+4ピン構成は、デュアル機能統合を実現します。3ピンは機器の負荷動作のための15A高電力主電源をサポートし、4つの独立したピンは5Aマルチチャネルデータ信号伝送を引き受けます。これにより、一体型の電源と信号のドッキングが実現し、オンボード配線レイアウトが大幅に簡素化されます。
段階的な負荷動作のためのデュアル電流定格15A電源と5A信号のデュアル電流設計は、強弱電力間の電流競合を回避します。これにより、電流の衝撃による不安定な電源出力と信号の混乱が効果的に防止され、インテリジェント機器の安全で長期的な連続動作が保証されます。
正確なケーブル対基板構造標準的なケーブル対基板ドッキング設計を採用し、PCB基板に直接取り付けられます。統合されたケーブル成形と正確な基板端子位置決めにより、コンパクトで省スペースな組み立てが保証され、自動生産およびモジュラー機器の内部配線に最適です。
ユーザーフレンドリーなプッシュロック接続アップグレードされたプッシュタイプセルフロッキング機構により、工具なしで迅速な抜き差しが可能です。従来のスナップロックよりもスムーズな操作で、大量組み立てや日常メンテナンスの効率が向上します。ロック状態は、振動やわずかな張力に対して外れることなくしっかりと維持されます。
防水、防塵、耐干渉性内蔵の高弾性シーリングガスケットは、雨、湿気、ほこりに対する優れた全天候型保護を提供します。電源回路と信号回路間の物理的な分離により、電磁干渉がシールドされ、ちらつき、信号遅延、データ損失が効果的に回避されます。
産業用耐候性＆幅広い用途高強度絶縁および耐候性ハウジングと厚みのある導電性ピンにより、耐UV性、耐熱性、耐摩耗性が保証されます。屋外インテリジェントLED照明、産業用コントローラー、セキュリティモジュール、新エネルギーサポートデバイスに広く適用され、厳格な工場テストと安定した大量供給能力を備えています。

主な特徴

プッシュロッククイックリリースシステム
マルチコアオプション：電源用2ピン、3ピン、4ピン、5ピン
電源信号複合用：3+2ピン、3+3ピン、3+4ピン、3+5ピン、3+9ピン、2+20ピン
信号用：6ピン、7ピン、8ピン、9ピン、10ピン、11ピン、12ピン、14ピン、16ピン、18ピン
フィールドアセンブリバージョン：ワイヤー対ワイヤーとワイヤー対基板の両方のオプション
定格電流20Aで長時間作業可能
ケーブルアセンブリサービス対応
OEM/ODM歓迎

技術仕様

電気的パラメータ
極数	3+4ピン
定格電流	最大20A
定格電圧	最大300VAC
耐電圧	1500VAC @ 60秒
技術的パラメータ
接触抵抗	最大10mΩ
絶縁構造	500MΩ @ 500VDC
動作温度	-40℃～+105℃
IPクラス	IP67（嵌合時、1m / 30分）
成形材料	PA66
コンタクト/端子材料	金メッキ真鍮
シール材	シリコン

応用産業

成長ライト
通信アプリケーション
製品コーディングマシン
在庫製品コーディング
インクジェットシステム
ソーラーシステム
産業用インクジェット機器
電力機器
実験室法医学・病理学機器
通信機器
重機

操作パラメータ

定格電圧	最大600VAC
定格電流	最大20A
最小ワイヤーサイズOD	3.0mm～6.0mm
最大ワイヤーサイズOD	8.0mm～10.0mm
最大ケーブル断面積	0.5mm²～2.5mm²

デザインスケッチ

よくある質問

Q: あなたは工場ですか、それとも商社ですか？

A: 私たちは工場です。中国深セン市宝安区、Ulinkcon工業団地に位置しています。

Q: 税関手続きは誰が担当しますか？必要な書類を提供してもらえますか？

A: 税関手続きに必要な書類（商業インボイス、梱包リスト、船荷証券、認証レポート）をすべて提供します。税関手続き費用および関税は購入者が負担します（EXW/FOB条件）。必要に応じて書類作成を支援できます。

Q: 製品のカスタマイズはサポートしていますか？

A: はい、仕様、色、ロゴ、パッケージのカスタマイズが可能です。詳細な要件をお知らせいただければ、サンプル確認プロセスを経てお見積もりいたします。
