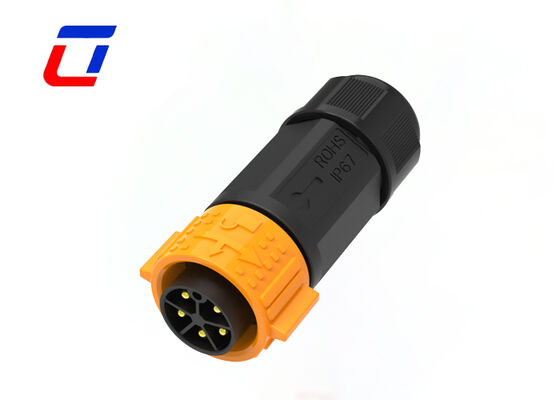

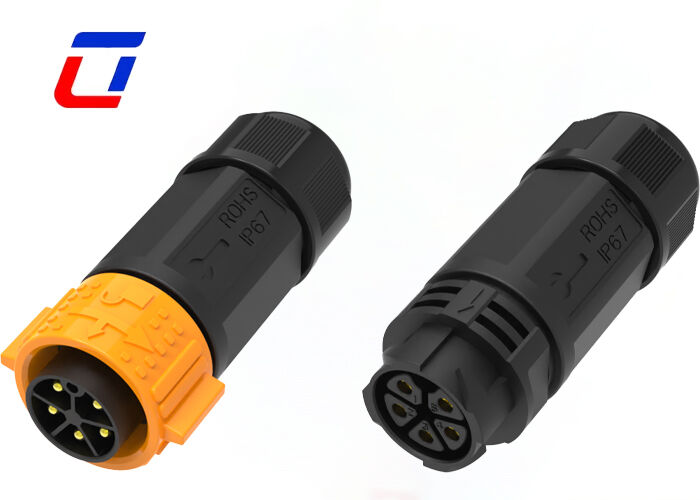

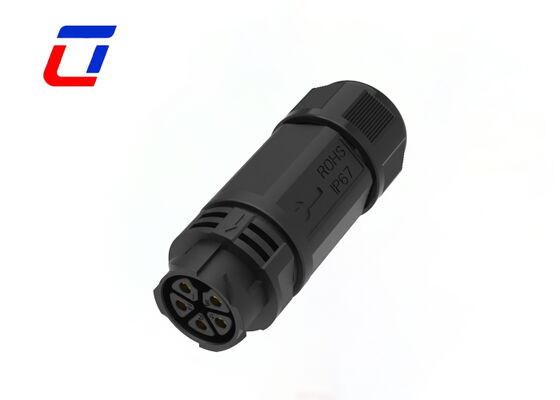

Name: 防水DC電源コネクタ M25 5ピン 20A プッシュロック アウトドアケーブル 新エネルギーコネクタ
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

ホーム製品 ip67 防水接続器

防水DC電源コネクタ M25 5ピン 20A プッシュロックアウトドアケーブル新エネルギーコネクタ

商品の詳細:

起源の場所:	中国
ブランド名:	Ulinkcon
証明:	CE/Rohs/TUV/UL
モデル番号:	M25

お支払配送条件:

最小注文数量:	交渉
価格:	交渉可能
パッケージの詳細:	高品質の輸出カートン
受渡し時間:	3~6 営業日
支払条件:	T/T、D/A、D/P、マネーグラム、L/C
供給の能力:	毎月100000ペア

連絡先

詳細製品概要

ピン数:	5 Pin	定格電圧/電流:	300V/20A
難燃性等級:	UL94-V0	保護レベル:	IP67
性別:	オス/メスプラグ	接点材質:	真鍮金メッキ
ハイライト:	防水直流電源コネクタ M25 , 5ピン 20A プッシュロックコネクタ , IP67の屋外ケーブル接続器

防水M25 5ピン 20A プッシュロック屋外ケーブル新エネルギーコネクタ

屋外小型太陽光発電システム、エネルギー貯蔵支援機器、新エネルギーインテリジェント照明、屋外DC電源装置、ガーデン新エネルギーデバイス、モバイル新エネルギー電源ユニット、屋外監視DC電源システム、軽量新エネルギー産業用制御機器に広く応用されています。

製品概要

5ピン統合DC電源・信号伝送: プロフェッショナルな5ピンマルチチャンネルレイアウトを採用し、DC電源供給シナリオ向けに特別に開発されたコネクタです。クロストークのない独立した絶縁チャンネルで複数のDC電源と補助信号の同期伝送をサポートし、新エネルギー機器の複雑な配線を簡素化し、統合接続を実現します。
20A安定DC電流容量: 定格20A標準電流で、低電圧DC新エネルギーの作業条件に完全に適合します。高純度銅接点により、低電力損失と低温度上昇を実現します。長時間の全負荷運転をサポートし、安定したDC電源出力を提供し、接触不良、過熱、電源障害を効果的に回避し、機器の安定した動作を保証します。
全天候型屋外防水・耐候性能: 統合された完全密閉構造とタイトなプッシュロックフィット設計により、ドッキング後のシームレスな保護を実現します。水没、湿気、ほこりの蓄積、腐食、UV侵食に強く、屋外の開けた場所、湿った場所、新エネルギー機器の露出した作業条件などの過酷な屋外環境に適応します。
工具不要の耐振動プッシュロック構造: スレッドレスプッシュロックセルフロッキング設計を採用し、オス・メスコネクタは簡単なプッシュで自動的にロックされ、しっかりとしたタイトなフィット感が得られます。緩み防止・落下防止構造は、屋外の振動やでこぼこした作業条件に適応します。プッシュ・トゥ・リリース設計により、工具なしで迅速な手動組み立て・分解が可能になり、現場での配線・メンテナンス効率が向上します。
UV耐性・難燃性耐久ハウジング: 高靭性環境配慮型エンジニアリングプラスチックによる一体成形により、ハウジングは引張強度、曲げ強度、耐衝撃性に優れています。優れた絶縁性、難燃性、耐老化性、UV耐性を備え、長期間の屋外での日光暴露、雨水侵食、温度変化に、変形やひび割れなく耐えます。
ユニバーサルM25標準仕様: 工業規格のM25円形サイズを採用し、科学的なピン間隔と十分な絶縁距離により、DC作業条件下での電気漏れやクリーページを効果的に防止します。市場の主要なM25互換アクセサリーとの互換性が高く、交換が容易で、新エネルギーケーブルのドッキングや機器のアップグレードに広く適用できます。

主な特徴

工具不要のプッシュロッククイックリリースシステム
複数のピン構成が利用可能：2ピン、3ピン、4ピン、5ピン、3+2ピン、3+3ピン、3+9ピン、3+13ピン、5+2ピン、2+20ピン
現場組立バージョン：ワイヤー対ワイヤー、ワイヤー対ボードオプション
連続20A動作に適した高電流定格防水コネクタ
カスタマイズオプションに対応したケーブル組立サービス
OEM/ODMサービス歓迎

電気仕様

パラメータ	仕様
極数	5ピン防水コネクタ
電流定格	最大20A
電圧定格	最大300VAC
耐電圧	1500VAC / 60秒

技術仕様

パラメータ	仕様
接触抵抗	最大10mΩ
絶縁抵抗	500VDCで500MΩ
動作温度	-40℃～+105℃
IP等級	IP67（1メートル / 30分）
モールド材質	PA66
接点/端子材質	金メッキ真鍮
シール材	シリコン

操作パラメータ

パラメータ	仕様
電圧定格	最大600VAC
電流定格	最大30A
最小ワイヤ外径	6.5mm - 10mm
最大ワイヤ外径	10.5mm - 18mm
最大ケーブル断面積	0.5mm² - 6.0mm²

応用産業

通信機器
製品コーディングマシンおよびインクジェットシステム
在庫製品コーディング機器
産業用インクジェット機器
太陽光発電システム
電力機器
実験室法医学・病理学機器
重機

生産寸法

技術詳細

よくある質問

サンプルを入手するにはどうすればよいですか？

喜んでサンプルを提供いたしますが、送料はお客様負担となります。迅速なサンプル発送のため、宅配便アカウント番号と詳細な配送先住所をご提供ください。

出荷状況を追跡するにはどうすればよいですか？

商品発送後、追跡番号と物流プラットフォームのリンクをお送りします。オンラインでリアルタイムの状況を追跡するか、チームに連絡して最新情報をご確認ください。

どのような支払い方法を受け付けていますか？

T/T（電信送金）、L/C（信用状）、PayPal、West Unionを受け付けています。大量注文の場合、標準的な条件は頭金30%、出荷前に残金70%となります。
